乙二醇螺旋纏繞管換熱器高效

乙二醇螺旋纏繞管換熱器高效

乙二醇螺旋纏繞管換熱器：高效傳熱的工業利器

引言

在化工、制冷、能源等眾多工業領域，乙二醇作為一種重要的載冷劑和化工原料，其熱交換效率直接影響著生產系統的能效與穩定性。乙二醇螺旋纏繞管換熱器憑借其獨特的結構設計和優異的傳熱性能，成為解決復雜工況下高效換熱問題的關鍵設備，為工業生產的高效、穩定、節能運行提供了有力支撐。

獨特結構鑄就高效傳熱

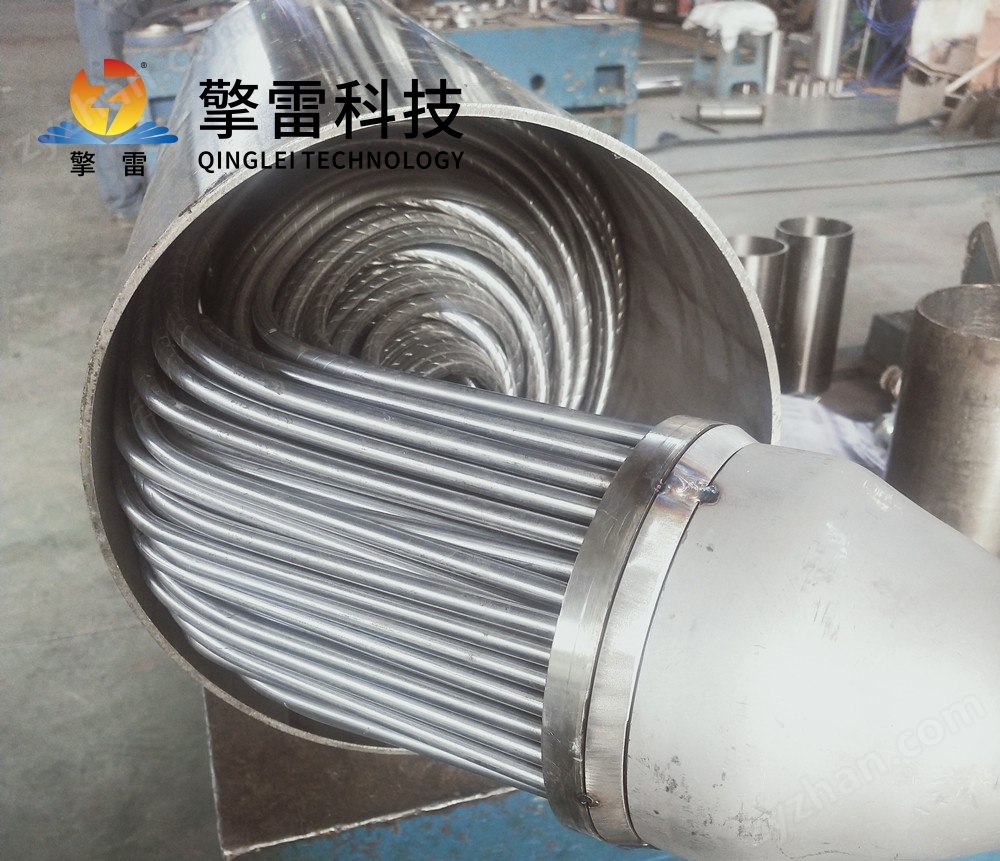

三維螺旋纏繞管束設計

乙二醇螺旋纏繞管換熱器的核心在于其三維螺旋纏繞管束設計。數百根換熱管以 3° - 20° 的螺旋角反向纏繞于中心筒體，形成多層立體流道。這種特殊結構使流體在流動過程中產生強烈離心力，形成二次環流效應，顯著增強湍流程度，打破熱邊界層，大幅降低熱阻，從而大幅提升傳熱效率。實測數據顯示，其傳熱系數可達 12000 - 14000 W/(m2·℃)，較傳統直管式換熱器提升 2 - 4 倍，部分工況甚至突破 14000 W/(m2·℃)。例如，在某煤制乙二醇工廠中，12 臺纏繞管換熱器回收工藝廢氣余熱，年減排二氧化碳超 10 萬噸，同時降低燃料成本約 2000 萬元。

逆流換熱設計優化溫差利用

該換熱器采用逆流換熱設計，讓冷熱流體在管程與殼程逆向流動，溫差梯度。這種設計使得熱回收效率≥96%，冷凝效率達 98%。在 LNG 液化裝置中，端面溫差可控制在 2℃以內，余熱回收效率提升 28%，大幅降低了能源浪費，提高了能源利用效率。

小管徑高密度纏繞增加傳熱面積

螺旋纏繞管束通過小管徑（φ8 - 12mm）高密度纏繞，單位體積傳熱面積達 100 - 170㎡/m3，是傳統設備的 2 - 3 倍。某化工廠替換傳統設備后，換熱器體積縮小 8 倍，安裝空間減少 60%，同時熱回收效率提升 50%，年節約燃料氣 50 萬噸標煤。這不僅節省了車間空間和基建成本，還提高了生產效率。

特種材料保障復雜工況穩定運行

耐腐蝕材質適應多種介質

考慮到乙二醇介質可能存在的低溫腐蝕和化學侵蝕，換熱管選用 Inconel 625 鎳基合金、雙相不銹鋼或 316L 不銹鋼等耐腐蝕材質。這些材料能夠耐受乙二醇的低溫腐蝕與化學侵蝕，確保設備在各種惡劣環境下穩定運行。例如，在濕氯氣環境中，鈦合金管束可連續運行 5 年無腐蝕，維護成本降低 60%；在甲醇合成氣（含 H?S、CO?）中，年腐蝕速率低于 0.005mm，設備壽命超 15 年。

全焊接結構確保密封可靠

殼體采用壓力容器級碳鋼或不銹鋼，全焊接結構確保密封可靠，可適配 - 50℃至 200℃、0.1 - 10MPa 的寬范圍工況。這種設計解決了傳統設備在高溫、高壓、腐蝕性介質等工況下容易出現的腐蝕嚴重、壽命短、密封不可靠等問題，為生產的連續穩定運行提供了保障。

核心優勢適配乙二醇復雜工況

傳熱效率，降低能耗

與傳統的直管式、管殼式換熱器相比，乙二醇螺旋纏繞管換熱器的傳熱效率。在相同換熱量下，其能耗可降低 30% - 50%。長期運行能夠為企業節約大量的能源成本，提高企業的經濟效益。例如，在石油化工行業的乙烯裂解裝置中，急冷油冷凝器采用該換熱器后，承受 >400℃ 高溫與腐蝕性介質，設備壽命超 5 年，同時降低了能源消耗。

耐復雜工況能力強，減少維護

該換熱器既能耐受 - 50℃的深冷環境，也能承受 10MPa 的高壓，適配高粘度乙二醇介質。其獨特的結構使得結垢速率降低 70%，清洗周期延長至 12 - 18 個月，大幅減少了維護工作量。例如，在乙二醇生產的母液回收環節，母液中含有殘留的乙二醇和其他雜質，容易結垢堵塞換熱器。采用乙二醇螺旋纏繞管換熱器后，通過仿生螺旋流道設計和脈沖清洗技術，結垢周期延長，回收率提高，降低了企業的運維成本。

抗熱應力能力優異，延長壽命

螺旋管束具備熱膨脹自補償能力，能夠有效吸收冷熱流體溫差帶來的熱膨脹，避免管板開裂、泄漏等安全隱患。在正常維護情況下，設備使用壽命可達 15 - 20 年，遠超傳統設備。這減少了設備的更換頻率，降低了企業的設備投資成本，提高了生產的連續性和穩定性。

廣泛應用解決行業換熱痛點

石油化工行業

在石油化工生產中，乙二醇螺旋纏繞管換熱器可用于反應器的加熱或冷卻，精確控制反應溫度，提高反應效率和產品質量。例如，在聚合反應中，通過換熱器調節反應體系的溫度，確保聚合反應在最佳條件下進行，得到性能優良的聚合物產品。此外，該設備還可用于化工產品的分離、提純等過程中的熱量交換，實現能量的回收和再利用。

制冷與空調系統

作為蒸發器或冷凝器使用，乙二醇螺旋纏繞管換熱器的高效傳熱性能能夠提高制冷系統的能效比，降低能源消耗。在大型商業綜合體的中央空調系統中，采用該換熱器作為冷凝器后，系統制冷效率提高 15%，每年可節省大量電費。在低溫制冷領域，它還能實現 - 80℃超低溫工況，應用于生物樣本庫、超導實驗等領域。

能源生產和利用領域

在能源生產和利用過程中，乙二醇螺旋纏繞管換熱器能夠實現能源的高效回收和梯級利用。例如，在火力發電廠中，將高溫煙氣冷卻至較低溫度，生產蒸汽用于發電，系統熱效率提升 8%，年減排 CO? 10 萬噸。在地源熱泵系統中，作為傳熱介質循環設備，提高能源利用效率，減少對傳統能源的依賴。在太陽能熱利用系統中，它可將太陽能集熱器收集的熱量傳遞給水箱中的水，提升熱水供應效率。

制藥與食品行業

符合 GMP 標準，無金屬離子析出，可用于藥品低溫濃縮、疫苗冷鏈、食品冷凍等環節，確保產品純度和安全。在牛奶消毒、果汁濃縮等工藝中，表面粗糙度 Ra≤0.4μm，滿足 GMP 無菌標準，產能爬坡周期縮短 60%。雙流體逆向流動設計實現溫差控制精度 ±0.5℃，避免交叉污染，符合 FDA 認證要求。

未來發展趨勢

材料創新提升性能

研發石墨烯/碳化硅復合材料，其熱導率突破 300W/(m·K)，耐溫提升至 1500℃，適應超臨界 CO? 發電等工況；納米涂層技術實現自修復功能，設備壽命延長至 30 年以上，降低長期維護成本。這些新材料的應用將進一步提升乙二醇螺旋纏繞管換熱器的性能，拓展其應用范圍。

智能化控制提高運維效率

集成物聯網傳感器與 AI 算法，通過數字孿生技術實現實時預測性維護，故障預警準確率達 98%。例如，某食品企業應用后，非計劃停機次數降低 95%；利用 AI 算法動態調節冷卻水流量，控溫精度提升至 ±0.5℃。智能化控制將使設備的運行更加穩定可靠，提高生產效率。

綠色化發展助力碳中和

研發環保型乙二醇換熱介質，減少對環境的影響。優化設備設計和制造工藝，降低能耗和材料消耗，實現可持續發展。結合熱 - 電 - 氣多聯供系統，能源綜合利用率突破 85%，推動乙二醇生產向零碳工廠轉型，為應對氣候變化做出貢獻。

模塊化設計滿足多樣需求

開發模塊化設計，適配多品種小批量生產需求，進一步拓展應用邊界。模塊化設計支持在線擴容，某企業通過增加纏繞層數實現 30%產能提升，無需停機改造，提高了生產的靈活性和效率。
