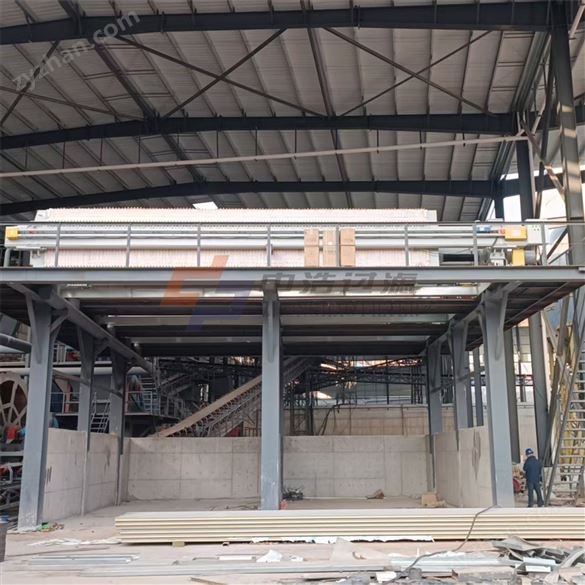

久鼎板框壓濾機-中浩銅精礦過濾壓泥機 返回列表頁

在化工、礦業、冶金、環保等領域，壓濾機是實現高效固液分離的關鍵設備。其核心功能在于提供強大且可控的擠壓力，使懸浮液中的固體顆粒在過濾介質上形成含水率符合要求的濾餅。在眾多壓緊方式中，液壓壓緊以其技術優勢，成為現代壓濾機驅動系統的首要選擇，顯著提升了設備的可靠性、自動化水平與處理能力。

液壓壓緊的核心原理與系統構成

液壓壓緊的本質是利用液壓油作為能量傳遞介質，通過液壓泵將機械能轉化為壓力能，驅動液壓油缸的活塞桿產生直線運動，從而對濾板組施加均勻、穩定且可精確調控的壓緊力。

一個完整的液壓壓緊系統主要包括：

動力單元： 通常采用高壓柱塞泵（恒定壓力或變量泵），負責提供系統所需壓力和流量。電機驅動泵從油箱吸油，建立高壓油路。

執行元件： 液壓油缸是核心執行部件。根據機型大小和壓緊力需求，配置單缸（中置或側置）或雙缸（對置）。油缸內活塞在液壓油作用下移動，活塞桿直接作用于尾板或壓緊板。

控制元件：

電磁換向閥： 控制液壓油的流向，實現油缸的“壓緊"、“保壓"和“退回"動作切換。

溢流閥 (安全閥)： 設定系統工作壓力，超壓時溢流保護。

單向閥： 防止油液反向流動，在保壓階段鎖閉油缸油腔壓力。

液控單向閥 (液壓鎖)： 在保壓階段更可靠地鎖緊油缸位置，防止因內泄導致的意外松動。

壓力繼電器/傳感器： 檢測系統壓力，作為控制邏輯（如達到設定壓緊力停止加壓、保壓壓力下啟動補壓）的信號輸入。

輔助元件： 油箱、過濾器、冷卻器（大型或連續運行系統）、蓄能器（可選，用于補償泄漏維持保壓壓力）、壓力表、管路及管接頭等。

液壓壓緊的技術優勢

相較于傳統的手動、機械（螺桿）或電動壓緊方式，液壓壓緊展現出一系列技術特性：

超大壓緊力與高工作壓力： 液壓系統能夠輕松產生數十噸至數百噸的壓緊力，滿足大型壓濾機及高壓過濾工藝的需求。現代先進的液壓壓濾機系統工作壓力普遍可達20-30MPa（200-300 Bar），為高效過濾和高干度濾餅形成提供強大保障。

壓緊力均勻穩定： 液壓油具有不可壓縮性（在高壓下忽略微小壓縮性），當系統壓力建立后，通過優化的油缸設計和管路布局，能將壓力均勻傳遞至濾板組的整個接觸面。多缸系統通過同步控制技術（如機械同步或伺服控制）確保受力均衡，有效防止濾板錯位、噴漿。

可靠的保壓性能： 在過濾、壓榨（隔膜擠壓或吹氣）過程中，濾板組必須保持恒定的壓緊力。“液壓鎖"（液控單向閥）與蓄能器組合，配合高品質液壓缸密封，能長時間（數小時甚至更久）維持系統壓力穩定，即使在少量內泄的情況下也能通過自動微量補壓維持設定值，密封效果。

自動化程度高： 液壓系統極易與PLC控制系統集成。壓緊、保壓、泄壓、松開等動作均可由程序自動控制完成，壓力值、保壓時間等參數可精確設定和記錄。自動化運行不僅降低勞動強度，更能保證工藝過程的一致性，減少人為操作失誤。

過載保護完善： 溢流閥為系統提供本質安全防護。當壓緊阻力異常增大（如濾板間卡入硬物）超過設定壓力時，溢流閥自動開啟泄壓，保護油缸、濾板、機架等核心結構件免受損傷。

結構緊湊，推力/體積比大： 同等推力下，液壓缸結構比機械傳動機構更為緊湊，節省設備空間。

液壓壓緊系統的關鍵技術考量

實現高性能液壓壓緊，需關注以下關鍵技術與設計細節：

油缸設計與制造： 缸體、活塞桿材料及熱處理工藝要求高，確保強度和耐磨性。密封圈選用耐高壓、耐磨損、耐介質（油溫和可能的化學接觸）的高品質組合密封（如斯特封、格萊圈等），并優化密封溝槽設計，是保證長期無泄漏運行的核心。

油路優化與清潔度控制： 采用集成閥塊減少管路連接點，降低泄漏風險。系統設置多級高精度油濾（吸油濾、高壓濾、回油濾），嚴格保證液壓油的清潔度等級（通常要求NAS 6-8級），這是防止閥件卡澀、密封磨損過快、延長系統壽命的關鍵。

熱平衡設計： 對于大型高壓或連續運行的壓濾機，液壓系統功率損失（主要為節流損失和泵容積效率損失）產生的熱量不容忽視。需精確計算散熱需求，合理配置油箱容積、冷卻器（風冷或水冷）或采用變量泵減少發熱。

壓力分級與控制： 系統應能根據不同物料特性（如顆粒硬度、粘度）和工藝階段（預壓緊、主壓緊、保壓）設定不同的壓力值。比例溢流閥或伺服控制系統可實現壓力的無級精細調節。

同步精度（雙缸系統）： 雙缸壓緊必須保證兩缸推力同步，避免機架和濾板組受扭。除精密機械加工保證油缸一致性外，可采用分流集流閥、同步馬達或更先進的電氣伺服閉環控制實現高精度同步。

安全防護與維護要點

液壓系統是高壓系統，安全至關重要：

液壓鎖與手動泄壓閥： 設備維護前，必須確認系統壓力已通過控制回路卸除，并通過手動泄壓閥（如配置）進行二次確認泄壓，確保操作人員安全。

電氣聯鎖： 液壓壓緊動作與設備防護門（如有）應有嚴格的電氣互鎖，防止壓緊過程中人員進入危險區域。

定期維護： 定期檢查油位、油品狀態（顏色、粘度、含水量、污染度）、濾芯狀況、管路接頭密封性。按制造商規定周期更換液壓油和濾芯。監測油缸密封處是否有滲漏。

壓力測試： 新機安裝或大修后，應進行系統壓力測試，校驗溢流閥設定值及管路承壓能力。

應用價值

液壓壓緊壓濾機的價值體現在：

提升過濾效率與濾餅質量： 強大的初始密封力減少噴漿，高且恒定保壓力保障整個過濾壓榨周期內密封可靠，配合隔膜壓榨等技術，可產出更低含水率的濾餅。

保障設備可靠性與壽命： 均勻受力保護濾板、機架，減少變形開裂風險；完善的過載保護機制。

實現自動化與智能化運行： 與自動拉板、自動卸料、自動清洗等系統無縫集成，構成高效連續的自動化生產線。

降低運行成本： 自動化減少人工依賴；良好的維護下系統耐用性高；高效過濾降低后續干燥或運輸成本。

結語

液壓壓緊系統是現代壓濾機的核心動力單元和技術。其強大的推力輸出、精準的壓力控制、可靠的保壓密封性能以及高度的可自動化集成特性，為苛刻工業環境下的高效、穩定、安全固液分離提供了堅實的保障。深入理解和掌握液壓壓緊系統的設計、制造、控制與維護要點，是確保壓濾機發揮理想性能、創造生產價值的基礎。隨著材料技術、密封技術、電液伺服控制技術的持續進步，液壓壓緊壓濾機將繼續在工業過濾領域扮演不可替代的關鍵角色。
