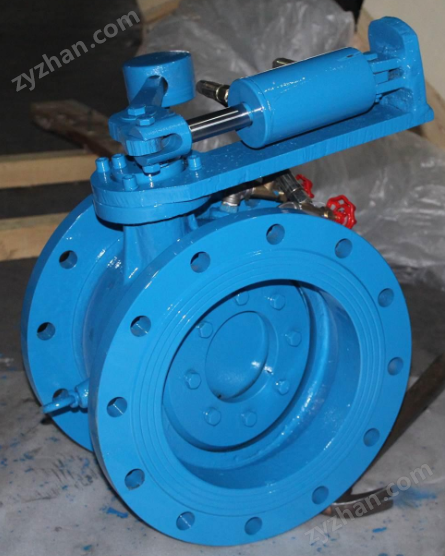

BFDZ701YX液力自動閥

一、 BFDZ701YX液力自動控制閥功能及用途

液力自動閥（多功能水力控制閥系列）是我公司在消化吸收微阻緩閉止回閥、液控蝶閥、等許多閥的優良性能的基礎上研制而成的產品。它兼具有電動閘閥、電動蝶閥以及止回閥的功能，并通過快關和緩閉的動作來消除水錘危害，保護水泵及管網系統安全。液力自動閥是國內外結構新穎、性能、運行可靠的泵站新型控制設備，廣泛用于自動化排水泵站的出水管上。

二、BFDZ701液力自動控制閥主要技術性能和特點：

1、節能：啟閉件用平板式、排擠小、水流平順；

2、消除水錘可靠：緩閉裝置與啟閉件連鎖啟閉；自動實現緩閉，不受水泵實際流量和揚程變化的影響，不需專業人員現場調整，故障點少；

3、密封可靠、零泄漏：采用的三偏心硬密封結構，以較小的摩擦力矩達到較好的密封效果；

4、實現關閥啟泵：啟泵后進口壓力達到預定值（0.1Mpa以上）時，閥門自動開啟，可達到較小啟泵電流，確保電機和電控設施安全；

5、實現停泵關閥：當泵停后進口壓力小于或等于出口壓力時，閥門在重力作用下自動關閉；

6、操作維護簡單：只需開啟或關閉水泵機組，閥門即按照水泵操作規程自動啟閉。過濾器、節流閥等零部件檢修清洗時可在機組正常工作時（關閉進出口球閥）進行，關鍵零件均選用優質材料，基本無需維護；

7、占地空間小，降低土建成本；

8、可根據現場工況設置各種附加功能，閥門開啟角度機械顯示。

三、 BFDZ701YX液力自動控制閥性能保證值

1、技術（1Mpa=10kgf/c M2）

2、BFDZ701YX液力自動控制閥性能參數

3、BFDZ701YX液力自動控制閥其它參數

4、BFDZ701YX液力自動控制閥主要外形尺寸

四、BFDZ701YX液力自動控制閥操作說明

1、啟泵開閥時，進口端介質經球閥、過濾器，進入液壓缸有桿腔，推動活塞向上運動，經傳動機構開啟閥門。

2、停泵關閥時，閥門進口壓力低于或等于閥門出口壓力時，此時閥門的大蝶板在壓力差及重力作用下迅速關閉，截斷絕大部回水，同時，平衡錘通過閥桿帶動小蝶板緩慢關閉，泄除部份回流水，閥門進入緩閉階段。經節流閥實現閥門第二階段關閉（慢

關），可調整節流閥開度來調節緩閉速度，從而控制閥門的關閉時間來消除水錘危害，保護水泵及管網系統安全。

五、BFDZ701YX液力自動控制閥安裝型式說明

1、液力自動閥可立式安裝，也可以臥式安裝。為了安裝維修方便，在空間許可時，應優行考慮臥式安裝；

2、當閥門關閉時，蝶板的光面為進水方向，裝有閥桿的一面為出水方向。嚴禁反向安裝。

3、臥式安裝時，為了改善管道受力狀況，當閥門口徑大于500mm時，應該設置專用支架或基礎。

六、訂貨須知

確保滿足您的使用要求，訂貨時請您詳細注明：名稱、型號及規格、大工作壓力、使用溫度、使用介質及特殊要求。

七、安裝運行

1、閥門安裝前仔細檢查各部件是否完好，管路是否暢通；

2、閥門**安裝在水平管路上。若需垂直或傾斜安裝時，應充分考慮安裝維修是否方便；

3、安裝時注意介質流向，須于閥門標識流向一致；

4、為便于調試需在進口安裝壓力表；

5、緩閉時間的調整：調節緩增長節流閥，可調整液力自動閥的緩閉時間。
