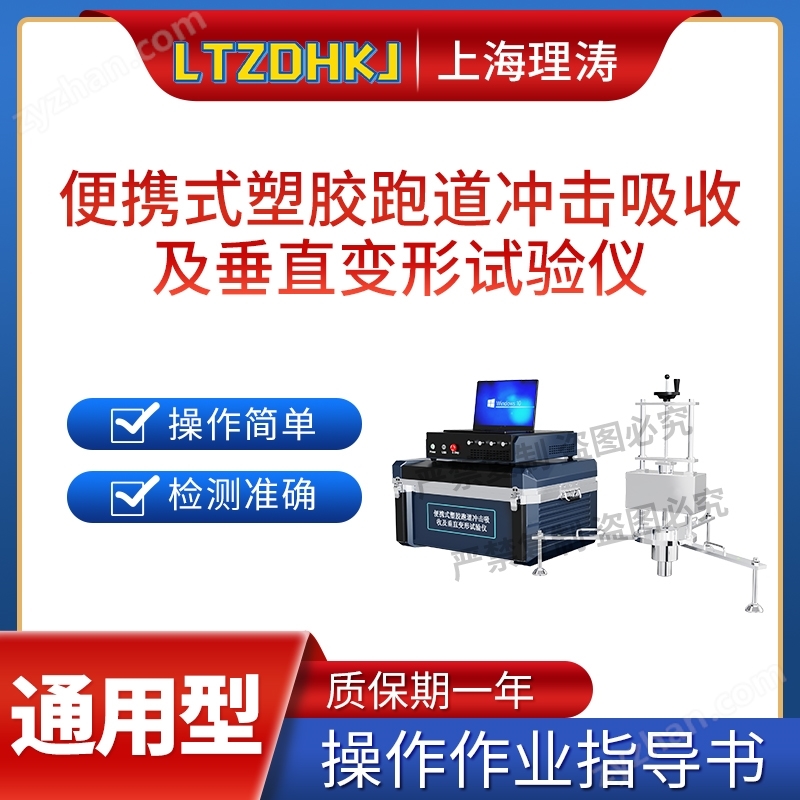

便攜式?塑膠跑道沖擊吸收及垂直變形試驗儀
?一、介紹?
便攜式?塑膠跑道沖擊吸收及垂直變形試驗儀?是用于檢測塑膠運動場地面層物理性能的關鍵設備，主要評估其?沖擊吸收能力?（保護運動員關節）和?垂直變形量?（場地彈性表現），廣泛應用于學校、體育場館的新建或翻新工程驗收中，符合GB 36246-2018等國家標準 。
?二、關鍵參數?
?參數? | 規格 |
落錘重量 | (20±0.1)Kg |
落錘高度 | 沖擊55±0.25mm，垂直120±0.25mm |
螺旋彈簧直徑 | 沖擊與垂直69±1.0mm |
鋼墊板 | 直徑應為(70.0±0.1)mm，厚度不小于10mm |
彈簧剛度 | 沖擊2000±60N/mm，垂直40±1.5N/mm |
力值測量 | 6600N±2%，1500N±2% |
變形測量 | ±10±0.05mm |
力值采集頻率 | ＞1kHz |
變形采集頻率 | ＞1kHz |
落錘頻率 | 5min完成完整沖擊/垂直變形試驗：3次 |
零點精度 | ±0.025mm |
提錘高度精度 | ±0.02mm |
提錘綜合精度 | ±0.05mm |
提錘方式 | 手動 |
定位方式 | 自動動態對零 |
USB測試軟件插口，讀取數據，可連接電腦 | |
?三、執行標準與適用場景：?
符合GB 36246-2018 《中小學合成材料面層運動場地》
符合GB/T 14833-2020《合成材料跑道面層》
符合TY T 2003.4-2021《運動面層性能測試方法第4部分:沖擊吸收》
符合TY/T 2003.5-2021《運動面層性能測試方法第5部分:垂直變形》
四、測試原理：
?塑膠跑道沖擊吸收及垂直變形試驗儀?的測試原理基于?能量守恒定律?與?動態力學測量技術?，通過模擬人體運動時對跑道的沖擊過程，量化跑道材料的能量吸收能力和形變特性，從而評估其安全性和運動保護性能。
五、配置清單
主機1臺；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
