制藥加熱列碳化硅換熱器結構解析
引言
在制藥工業中，加熱與冷卻工藝是貫穿藥物合成、結晶、滅菌、干燥等核心環節的“溫度控制中樞”。隨著GMP規范升級與綠色制造需求的激增，傳統金屬換熱器在強腐蝕性介質、高溫高壓及高純度要求場景下的局限性日益凸顯。碳化硅（SiC）換熱器憑借其耐腐蝕、耐高溫、高導熱等特性，正成為制藥行業工況下的關鍵設備。本文將詳細解析制藥加熱列碳化硅換熱器的結構特點及其優勢。
核心結構組成

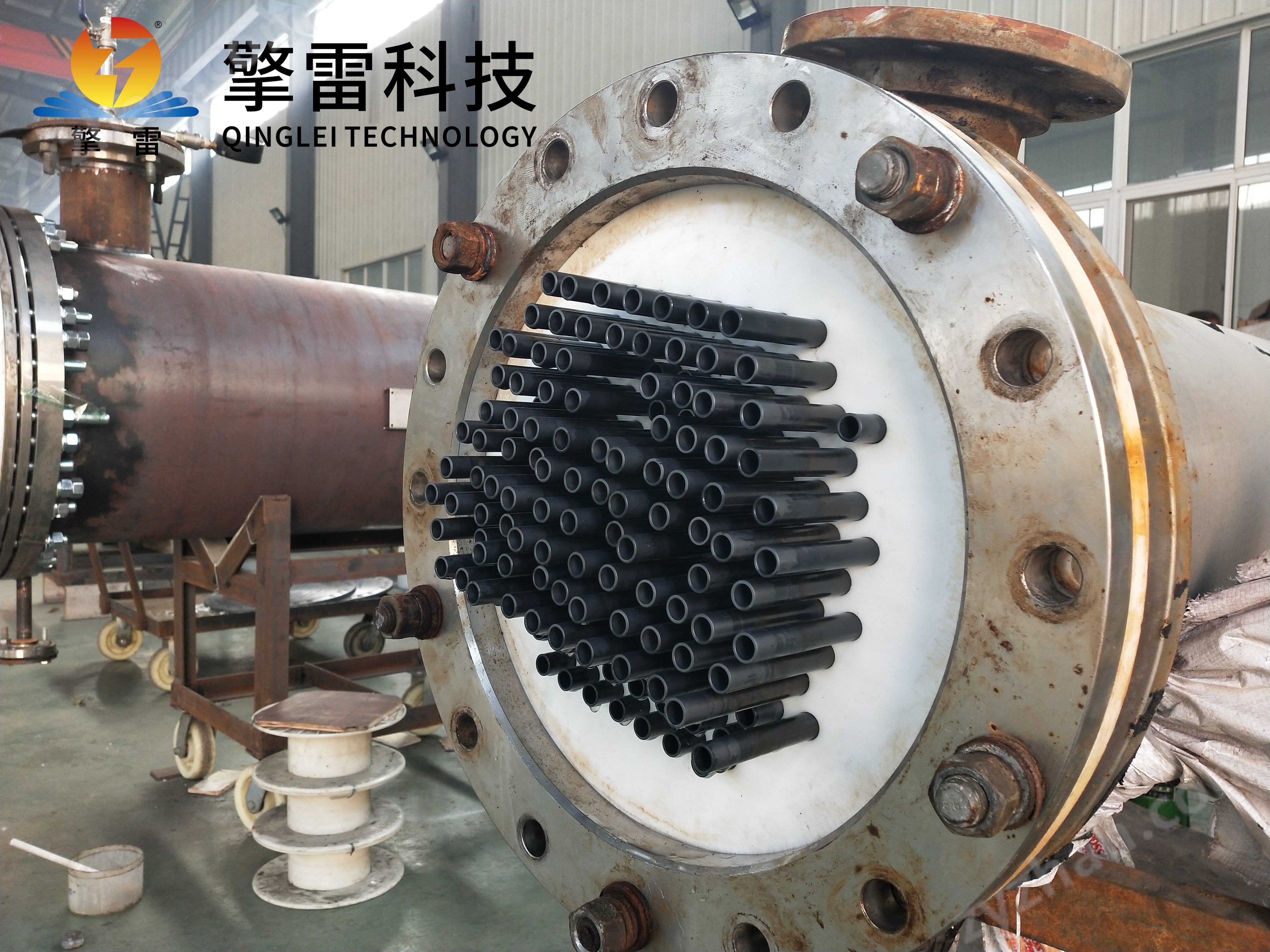

1. 碳化硅管束
碳化硅管束是換熱器的核心傳熱元件，采用高純度碳化硅陶瓷管制成，純度≥99%。這些管子具有以下特點：
高導熱性：導熱系數達120-270 W/(m·K)，是316L不銹鋼的3-5倍，確保熱量快速傳遞。
耐腐蝕性：對濃硫酸、王水、等強腐蝕性介質呈化學惰性，年腐蝕速率<0.005mm，使用壽命超5年。
定制化設計：管長380-1600mm，管徑可調，適配不同工藝參數需求。
2. 殼體
殼體通常采用不銹鋼或碳鋼材質，內襯聚四氟乙烯（PTFE）或玻璃纖維，防止腐蝕性介質接觸金屬基材。這種設計既保證了殼體的結構強度，又有效防止了介質對殼體的腐蝕。
3. 管板
管板分為固定管板與浮動管板兩種結構：
固定管板：適用于溫差較小的工況，結構簡單，成本較低。
浮動管板：通過鉤圈法蘭與浮頭蓋連接，允許管束自由伸縮（伸縮量12mm），消除熱應力，避免泄漏。例如，在冰島地熱電站的應用中，浮動結構使換熱器連續運行8年。
管板表面通常通過化學氣相沉積（CVD）形成0.2mm碳化硅涂層，消除與不銹鋼基材的熱膨脹系數差異（4.2×10??/℃ vs 16×10??/℃），熱應力降低60%。
4. 密封系統
采用雙O形環密封系統，管板兩側分別設置O形圈，中間通過壓緊套實現雙重密封。泄漏率低于0.001mL/s，遠優于行業標準。此外，還設計有獨立腔室，即使單側密封失效，冷熱流體仍被隔離，防止交叉污染，符合FDA/EMA審計要求。
5. 流道設計
螺旋纏繞管束：管束以3°-20°螺旋角反向纏繞，形成多層立體傳熱面，單臺設備傳熱面積可達5000m2，是傳統設備的3倍。螺旋結構產生離心力，減少污垢沉積，清洗周期延長至12-18個月。
微通道技術：采用0.3mm微通道設計，比表面積提升至5000m2/m3，傳熱效率較傳統設備提高5倍。管內壁加工微米級肋片或螺旋螺紋，破壞流體邊界層，增強湍流強度，傳熱系數提升30%-50%。
6. 隔熱與支撐結構
隔熱設計：填充硅酸鋁耐火纖維，既解決密封與隔熱問題，又能緩沖機械震動，減少熱損失。
抗振支撐結構：采用碳化硅-金屬復合結構，解決熱膨脹差異問題，防止管束振動，確保長期穩定運行。
結構優勢
1. 高效傳熱
碳化硅管束的高導熱性和微通道設計顯著提高了傳熱效率。在抗生素生產中，碳化硅換熱器實現培養基溫度±0.5℃精準控制，蒸汽消耗量降低25%，熱回收效率超95%。
2. 耐腐蝕性強
碳化硅對多種酸堿介質具有良好的耐腐蝕性，適合在腐蝕性環境中使用。這解決了傳統金屬換熱器易受腐蝕的問題，延長了設備使用壽命。
3. 結構穩定
浮動管板設計和雙O形環密封系統有效消除了熱應力，避免了泄漏問題。低熱膨脹系數確保在-196℃至1500℃寬溫域內結構穩定，適配制藥工藝中的劇烈溫度變化。
4. 節能環保
螺旋纏繞管結構和微通道設計提高了熱回收效率，年節約蒸汽成本超200萬元，減少碳排放。薄壁設計降低了設備體積和占地面積，降低了安裝成本。
5. 智能化控制
集成物聯網傳感器與AI算法，實現遠程監控、故障預警與自適應調節。通過數字孿生技術構建虛擬換熱器模型，實現故障預警準確率98%，維護決策準確率>95%。
