燭式過濾器是液體循環形成濾餅層的固液分離設備，核心是靠濾芯外表面形成的濾餅實現高精度過濾，再通過反向氣體反吹實現自動脫餅與再生。
一、核心結構（決定原理）

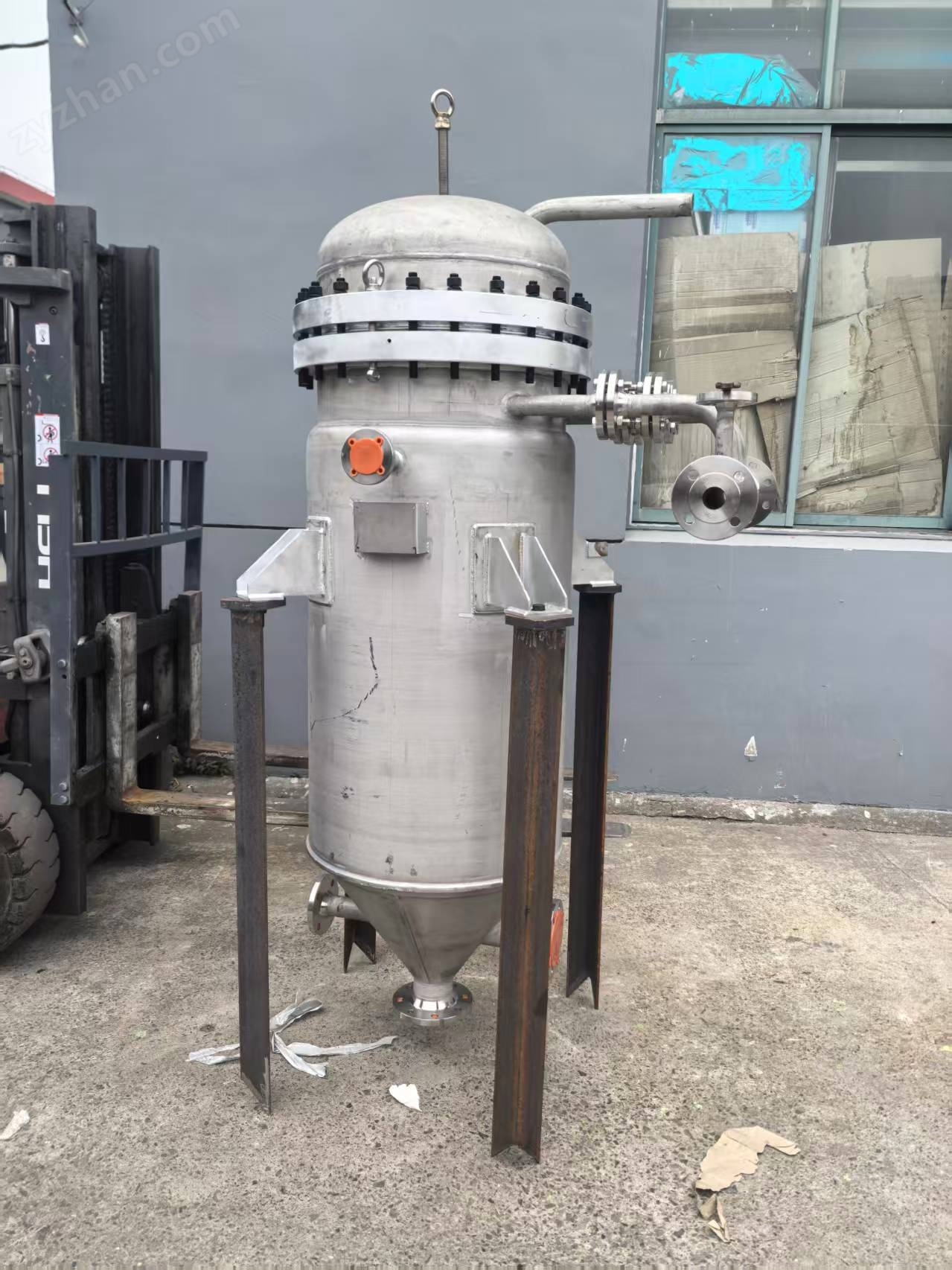

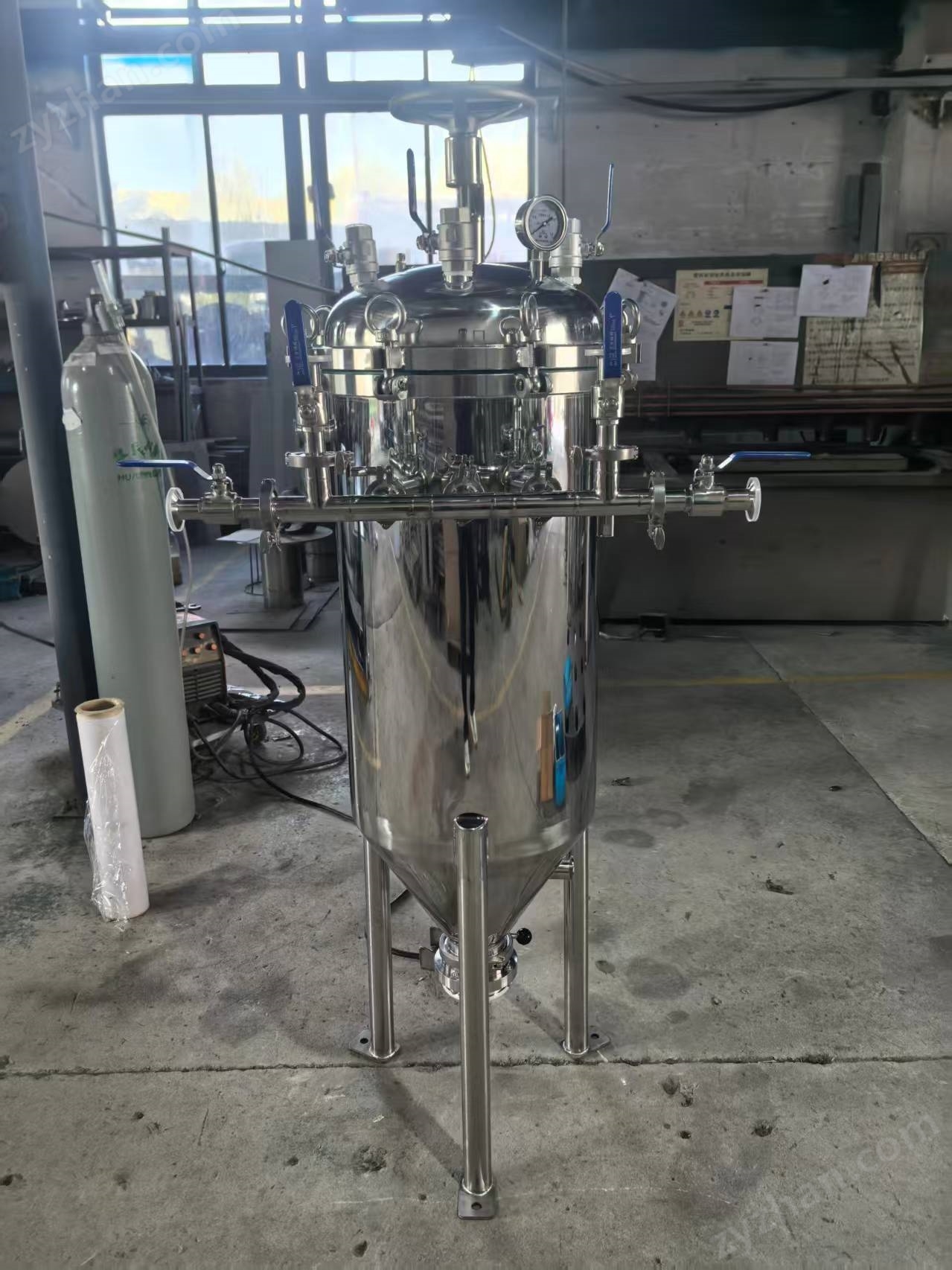

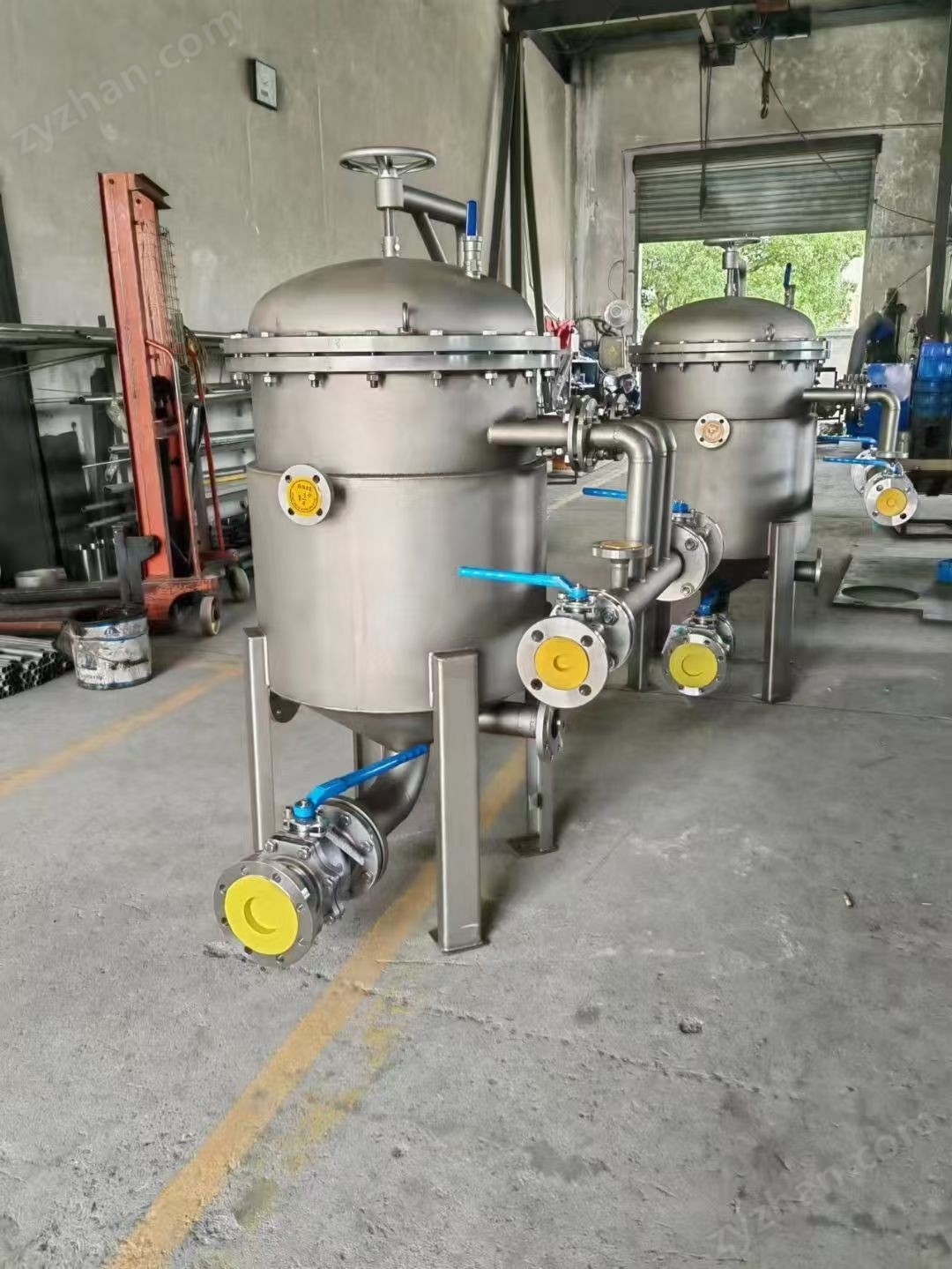

· 筒體：密閉耐壓容器（304/316L 不銹鋼為主），底部排渣、側 / 頂進料、頂部 / 側部出清液。

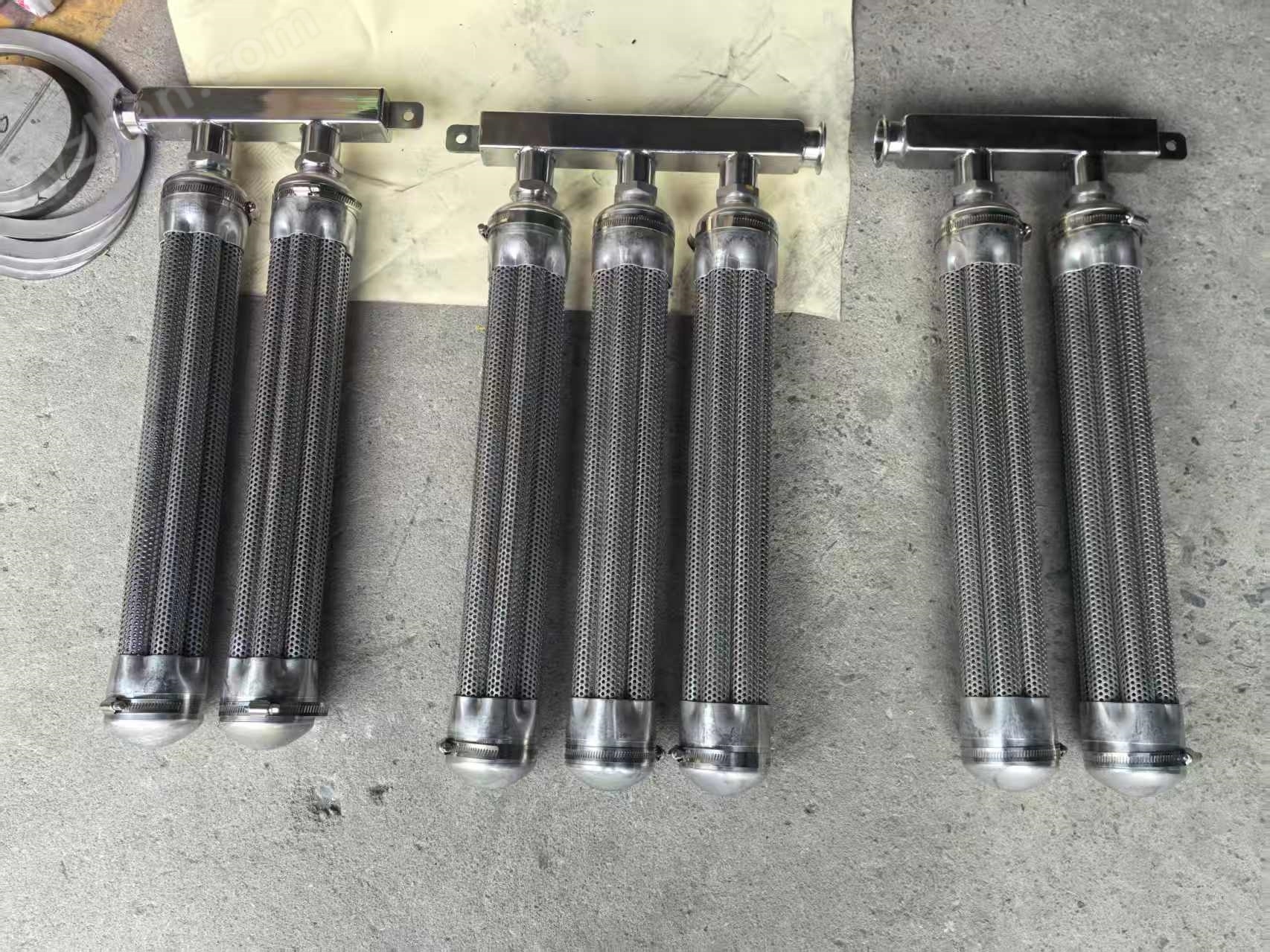

· 濾芯（燭芯）：垂直懸掛的中空管狀結構，像 “蠟燭”，是過濾核心。
o 骨架：梅花 / 圓柱多孔支撐管，增大過濾面積、固定濾餅。
o 濾材：濾布（PP/PE/PTFE），決定過濾精度。
o 中心集液管：收集并導出清液。
· 輔助系統：進料泵、空壓機（反吹）、壓力傳感器、排渣閥、控制系統。
二、完整工作流程（4 階段）
1. 初始過濾（深層過濾）
· 待濾液在0.1–0.4 MPa壓力下從筒體底部 / 頂部進入，均勻分布到各濾芯外側。
· 液體穿過濾材，固體顆粒被表面攔截或孔隙吸附，初始?jí)航导s 0.05–0.2 MPa。
· 高精度工況需先預涂助濾劑（硅藻土 / 活性炭），在濾材表面形成均勻預涂層，提升精度與濾餅附著力。
2. 濾餅形成（表面過濾，核心階段）
· 被攔截顆粒在濾芯外表面持續堆積，形成1–8 mm 厚濾餅層。
· 濾餅本身成為高效過濾介質，過濾精度可從 10 μm 提升至 1 μm 甚至更高。
· 濾餅增厚→阻力上升→流量下降、壓差升高，進入動態平衡。
3. 穩定過濾
· 濾餅厚度與壓差穩定，濾液持續澄清排出，直至壓差達到設定上限（通常 0.4–0.6 MPa）。
4. 反吹再生與排渣（自動循環）
1. 泄壓排余料：停進料泵，用壓縮空氣將筒內殘液壓出回收。
2. 濾餅吹干：繼續通氣，將濾餅吹干，便于脫落。
3. 反向反吹：從中心集液管通入壓縮空氣（氮?dú)猓瑸V布瞬間鼓脹、振動，濾餅開裂脫落。
4. 排渣清洗：底部排渣閥打開，濾餅排出；可配合液體反洗，清潔濾芯。
5. 恢復過濾：關閉排渣閥，重新進料，進入下一輪循環。
三、關鍵原理要點
· 濾餅主導過濾：濾材僅起初始支撐，真正高精度過濾靠濾餅層完成。
· 壓力驅動：全程密閉加壓，無泄漏、適合易揮發 / 腐蝕性物料。
· 自動再生：反吹脫餅無需拆洗濾芯，連續化、自動化程度高。
· 梅花型優勢：凹凸骨架增大面積、增強濾餅附著力，反吹時更易脫落。
