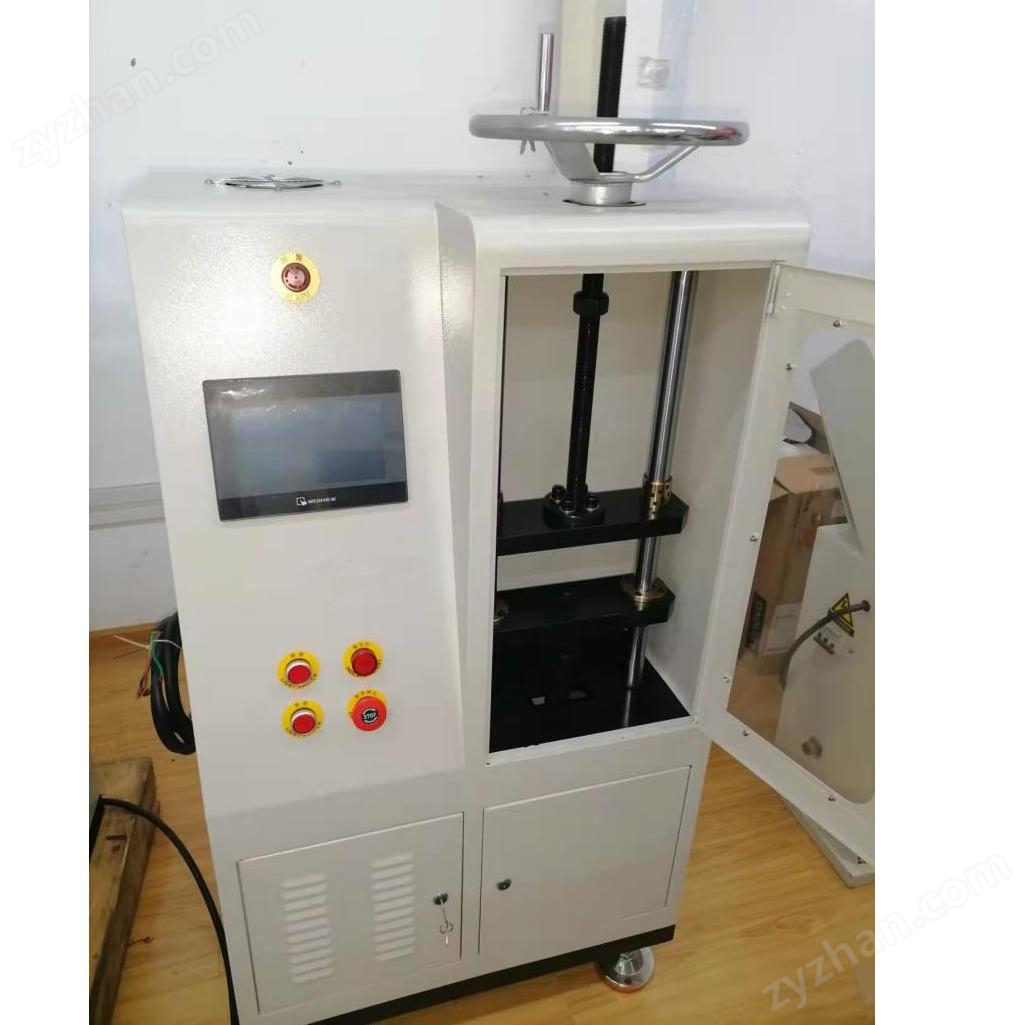

全自動數顯彈簧拉壓疲勞試驗機

全自動數顯彈簧拉壓疲勞試驗機

產品名稱：彈簧試驗機

一、主要用途：

該系列試驗機主要用于各種螺旋彈簧、波形彈簧、碟簧等彈性元件的拉伸、壓縮疲勞壽命試驗，設備結構簡單，易操作，使用穩定。

二、功能特點：

（1）根據各種彈簧試樣的拉伸、壓縮疲勞壽命試驗要求，調整振幅和頻率。

（2）液晶漢字顯示，試驗次數和頻率根據要求可輸入程序，自動完成。

（3）預置試驗次數自動停機。

（4）由電機、減速機連接凸輪帶動連桿做往復運動，實現對各種彈簧試樣的拉壓疲勞運動。

（5）專有油路收集-注入裝置，保證試驗光軸的潤滑和試驗結果的準確性。

（6）操作簡單，運行可靠穩定。

三、方案描述：

【主 機】機械加載，采用傳統的曲柄連桿機構，電磁調速電動機驅動，利用飛輪的儲能方式，保證加載的均勻穩定性和運行的可靠性，使整個交變應力形成良好的正弦波形。另外還具備彈性體預調節裝置、振幅調節裝置（手動調節方式）等。

【傳 動 系 統】由增速裝置、絲杠及導向部分組成。

【驅 動 系 統】電磁調速電動機驅動。

【安全保護裝置】達到設置次數以及時間自動停機、過電流、過電壓、超速保護裝置等。

【附 具】通用夾具。

四、參數規格：

1 較大試驗力 5KN(無力顯示)

2 試件較大高度 160mm

3 試驗寬度 140mm（可按用戶要求定做）

4 試驗頻率 1～5Hz（根據幅頻特性原理，振幅越大頻率越低）

5 振幅 ±50mm

6 計數容量 99999999

7 試驗工位 1 個工位

8 電源 220VAC 50Hz

9計數停機準確度 ± 1

五、設備主要配置

1、試驗主機 1 臺

2、精密傳動總成 1副

3、精密機器外殼 1套

4、電高精密機 1臺

5、調速系統 1套

6、電器原件 1套

7、感應開關 1只

8、合格證 、裝箱單、說明書各1份

標簽：全自動數顯彈簧拉壓疲勞試驗機
