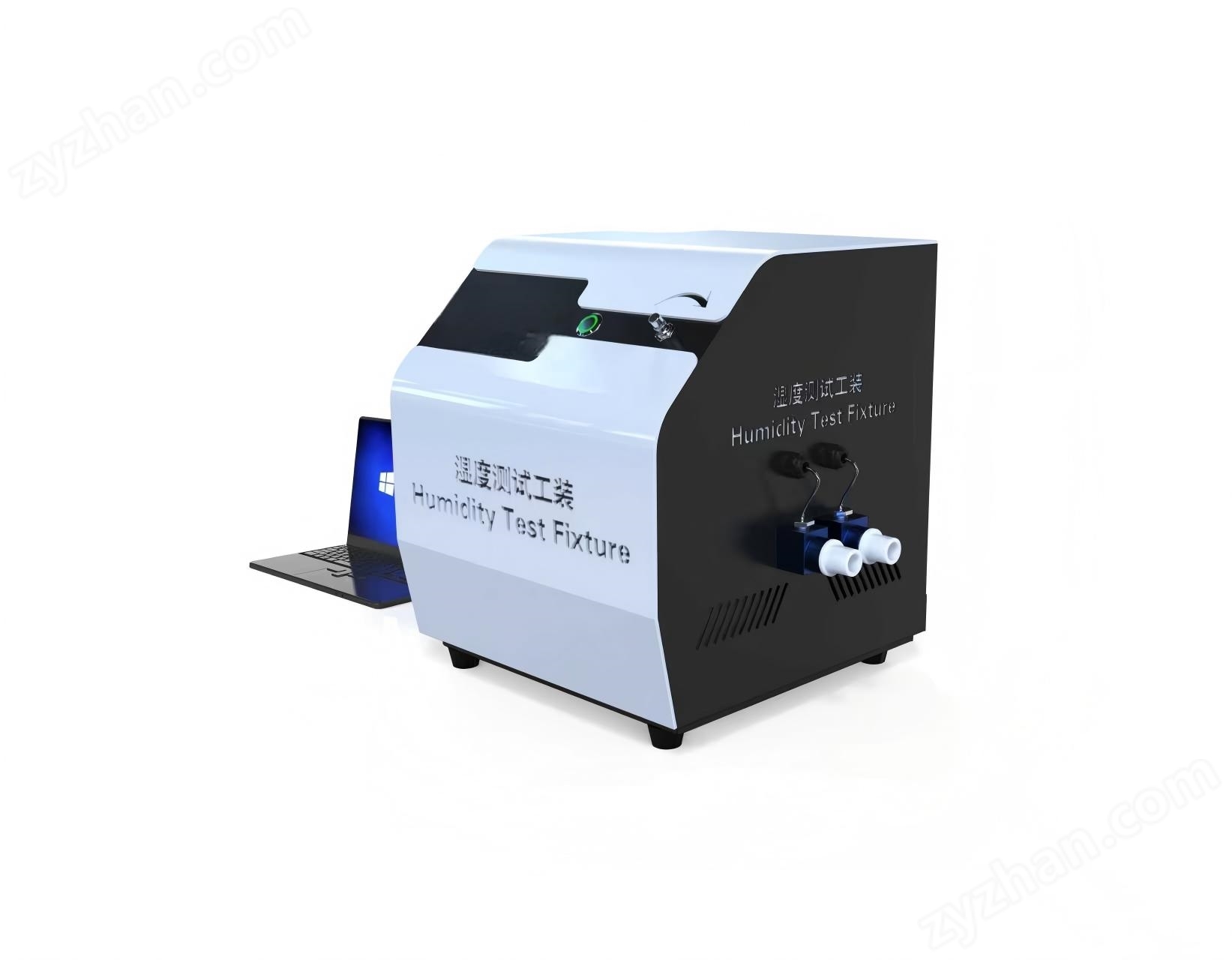

呼吸濕化設備濕化輸出測試儀、濕度測試工裝
?一、概述：
濕度測試工裝主要測試濕化器的濕化輸出。
?二、技術參數：
參數 | 規格 |
操作系統 | PLC+Windows |
操作界面 | 筆記本電腦 |
標準溫度傳感器 | 熱敏電阻溫度傳感器；在溫度25℃~45℃時精度為±0.2℃ |
測試溫度范圍 | RT~50℃ |
溫度探頭規格 | φ3.18*6mm |
氣體流量計 | 0~150L/min 精度：±2%氣體輸入輸出口徑為22mm |
天平 | 量程：10kg 精度：0.1g帶通訊(選配) |
電源 | AC220V 50Hz 功率：250W |
儀器規格 | 360*360*400mm |
?三、執行標準?
YY9706.274-2022《醫用電氣設備第2-74部分：呼吸濕化設備的基本安全和基本性能專用要求》
四、儀器特征
1、便攜式終端處理系統（包括軟件測試與分析系統）：
采用便攜式筆記本電腦，操作簡單直觀方便，軟件系統采用Windows10系統，試驗報告可以多種格式輸出（如EXCL、PDF等）
2、標準溫度傳感器
1）在水中以1m/s的流量實現22℃階躍到37℃時，0.5s＜溫度傳感器時間常數＜1.0s；
2）環境溫度對傳感器精度的影響＜0.01℃/1℃。
3、傳感器構造：
1）1根6mm長的外徑為3.18mm的銅管。內徑宜為熱敏電阻珠留出足夠的間隙。按照下圖中給出的尺寸且熱傳導率＞386W/(m·K)的任何材料。熱敏電阻在25℃～45℃(在等溫混合的空氣或水中)之間，精度為±0.2℃。供應商通常具有在25℃時阻值2252Ω的熱敏電阻。
2）熱敏電阻的電導線宜是#32規格的鍍錫銅線，長度至少為60mm[包含其他熱傳導率180W/(m·K)的材料]。熱敏電阻的電導線宜被套上以實現電氣絕緣和熱隔離。熱塑管達到了兩個目的，包含任何熱傳導率＜0.02W/(m·K)的電絕緣材料。
4、尺寸：符合下圖單位：毫米
五、配置清單
主機1臺；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
配套輸出接頭22M/22F(可選配其他規格)
筆記本電腦1臺（選配）
電子天平1臺（選配）
標準溫度傳感器2個
數據通訊線1套
