恒美智造HM-NL年輪分析系統技術報告書年輪分析測量系統

一、概述

本技術報告書詳細介紹恒美智造 HM-NL 年輪分析系統的技術架構、核心創新點和性能指標。HM-NL 是由山東恒美電子科技有限公司自主研發的專業級樹木年輪圖像分析系統，面向林業科研、生態監測、氣候研究等領域，為用戶提供從圖像采集到數據輸出的一站式解決方案。

二、系統架構

1. 硬件層：高精度圖像采集系統

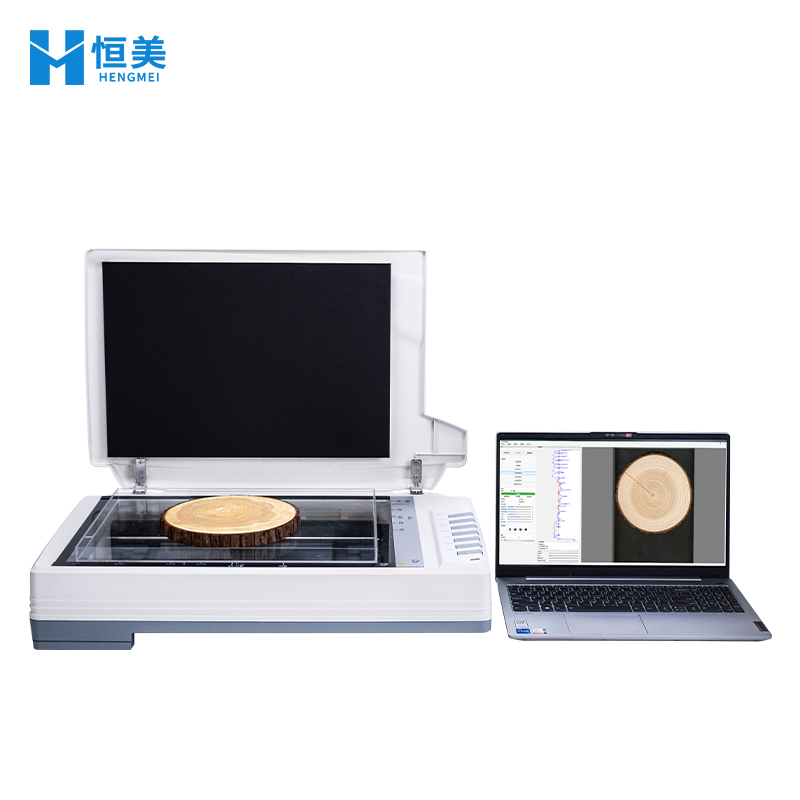

HM-NL 系統搭載專業 A3 幅面掃描設備，掃描面積 31×44cm，標配分辨率 1600×1600dpi，選配可達 1800×3600dpi。掃描設備采用高質量 CCD 傳感器和 LED 光源，確保圖像色彩還原準確、亮度均勻。XY 雙向可獨立標定校正功能確保了測量的空間精度。

2. 算法層：智能圖像分析引擎

系統的圖像分析引擎是 HM-NL 的技術核心，主要包括以下關鍵算法模塊：

圖像預處理模塊：支持圖像增強、顏色通道分析、對比度調整等功能，優化年輪圖像清晰度

年輪自動檢測模塊：基于機器學習的智能年輪邊界識別算法，可自動檢測并標記年輪位置

早晚材分析模塊：精確區分早材（春材）和晚材（秋材），分別測量其寬度

路徑分析模塊：支持沿任意角度直線方向測量年輪，路徑可動態調整跟隨年輪走向

人工校正模塊：提供人工輔助的圖像識別校正和遺漏像素添加功能，確保樣本的分析準確性

3. 數據層：專業數據處理與輸出

系統集成了完整的數據處理和輸出模塊，包括：

形態參數計算：自動計算樹木截面周長、面積、年輪寬度序列等

批量處理引擎：支持多樣本同時分析，提高工作效率

可視化引擎：自動生成年輪寬度變化曲線、截面分析圖等專業圖表

報告生成模塊：一鍵生成專業年輪數據分析報告

多格式導出：支持 Excel、JSON、CSV 等格式，兼容主流數據分析軟件

三、核心技術創新點

1. 超高精度圖像處理能力

HM-NL 系統支持處理最高 1GB 的超高精度掃描圖像。在 1800×3600dpi 選配分辨率下，最小識別精度達到 0.011mm，可精確識別 0.2mm 以下的極細年輪。這一指標已達到國際同類產品的先進水平。

2. 多模式測量技術

系統支持多種測量模式，適應不同類型的樣本：

標準直線路徑測量：沿指定方向直線測量年輪寬度

多路徑擴展測量：基于已有起點添加新測量路徑，覆蓋樣本不同徑向

多節段測量：支持多節段復雜形狀樣品的年輪測量

圖線角度動態調整：測量路徑可動態調整與跟隨年輪走向，適應偏心生長樣本

3. 大樣本分區采集與拼接

對于超過掃描幅面的大型木材樣本，HM-NL 支持在不同部位多次分別成像，系統自動進行圖像拼接和校正，確保完整樣本的分析精度。這一功能使系統能夠處理從小型生長錐到大型盤狀截面的各類樣本。

4. 機器學習智能優化

系統引入機器學習算法對年輪識別精度進行持續優化。通過對大量樣本數據的學習訓練，系統可針對不同樹種、不同生長條件的樣本自動調整識別參數，提高自動檢測的準確率和效率。

四、性能指標詳述

五、軟硬件環境要求

操作系統：Windows 10 及以上版本

硬件建議：處理器 Intel i5 及以上，內存 8GB 及以上，硬盤預留 50GB 以上空間（用于存儲高精度圖像）

掃描設備：HM-NL 標配 A3 幅面掃描儀，即插即用

六、質量保障體系

恒美智造 HM-NL 年輪分析系統嚴格按照 ISO9001 質量管理體系標準進行研發和生產。公司擁有 100 余人專業研發團隊、150 項核心技術，每臺設備出廠前均經過嚴格的性能測試和質量檢驗。產品享受整機質保 1 年、核心配件質保 1 年、終身技術支持的售后服務承諾，并由覆蓋全國 280 個服務網點提供 24 小時響應保障。
