壁厚測厚儀在藥用中硼硅玻璃管壁厚偏差檢測中的應用方案

摘要

藥用中硼硅玻璃管作為安瓿瓶、西林瓶等藥品包裝的重要基礎材料，其壁厚均勻性直接關系到成型質量及使用安全。依據 YBB00012005-2-2015《藥用中硼硅玻璃管》 標準要求，需對玻璃管壁厚偏差及壁厚偏度進行檢測。本文以三泉中石 CHY-B2壁厚測厚儀 為檢測設備，對玻璃管壁厚進行系統測試，通過實驗驗證其檢測精度與穩定性，為企業質量控制提供參考。

關鍵詞： 壁厚測厚儀、玻璃管、壁厚偏差、壁厚偏度、CHY-B2

1 試驗意義

藥用玻璃管在后續加工成安瓿瓶或西林瓶過程中，若壁厚分布不均，會導致以下問題：

• 熱加工過程受熱不均，影響成型質量

• 成品容器機械強度降低，存在破裂風險

• 滅菌及運輸過程中穩定性下降

根據標準要求，壁厚偏差與壁厚偏度必須嚴格控制。因此，采用高精度壁厚測厚儀進行檢測，是保障藥包材質量的重要手段。

2 試驗依據

• YBB00012005-2-2015 藥用中硼硅玻璃管

• 2025版《中國藥典》

• GB 2639-2008 玻璃輸液瓶

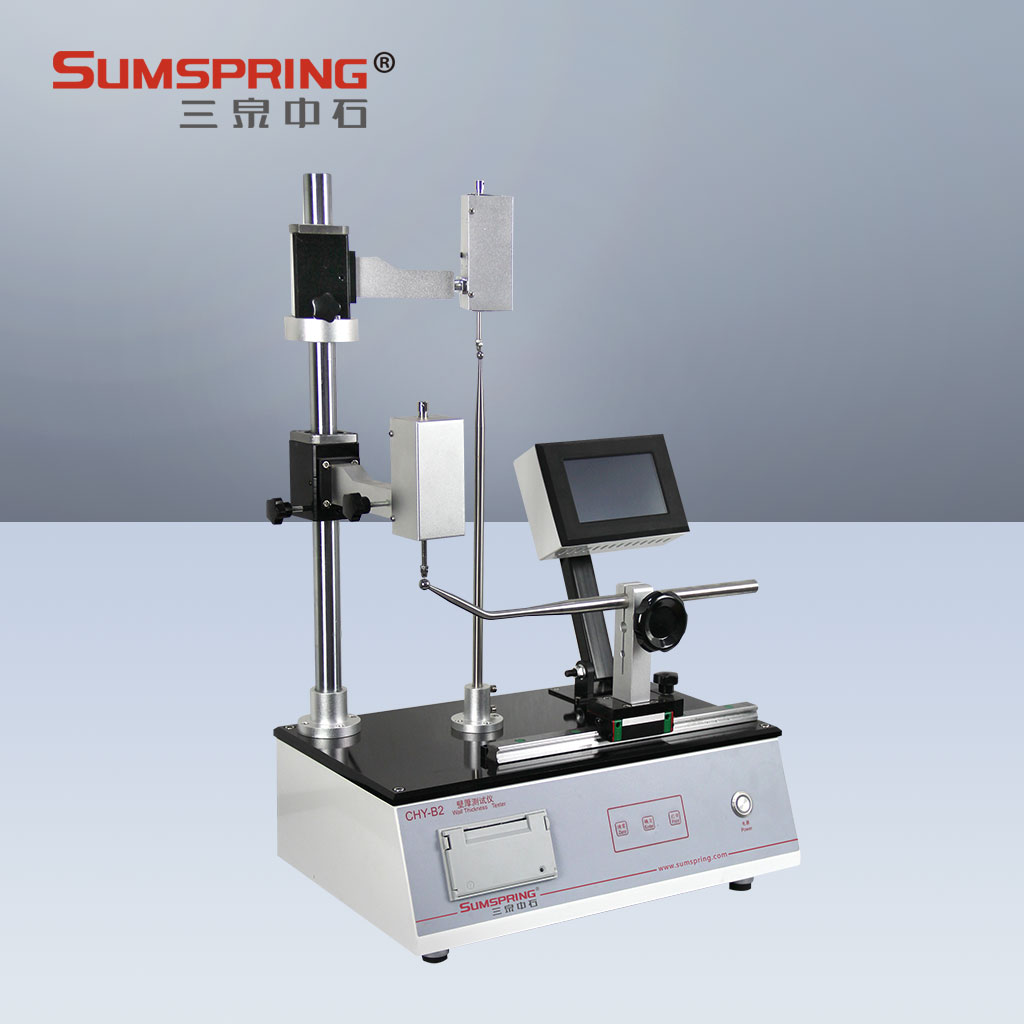

3 試驗設備

設備名稱： 壁厚測厚儀
品牌型號： 三泉中石 CHY-B2

3.1 工作原理

CHY-B2采用接觸式測量法，通過內測桿與外測傳感器配合，實現對玻璃管壁厚的精準測量。在同一截面旋轉測量多個點位，獲取最大值與最小值，從而計算：

• 壁厚偏差

• 壁厚偏度（最大值-最小值）

3.2 技術參數

• 測量范圍：0–12.5 mm

• 分度值：0.001 mm

• 適用直徑：10–120 mm

• 適用高度：10–290 mm

4 試驗樣品

選取某批次藥用中硼硅玻璃管，標稱壁厚為：

• 0.50 mm

• 0.55 mm

• 0.60 mm

每種規格各取5支樣品進行測試。

5 試驗方法

5.1 測試步驟

1. 將玻璃管固定于測量支架

2. 在同一截面旋轉測量至少8個點

3. 記錄各點厚度值

4. 計算最大值、最小值及平均值

5. 計算壁厚偏度

5.2 判定標準（示例）

6 試驗結果

6.1 測試數據統計

7 結果分析

從測試結果可見：

• 所有樣品壁厚偏差均在標準允許范圍內

• 壁厚偏度最大值為0.05 mm，符合標準要求

• CHY-B2測量重復性良好，數據穩定

說明該批次玻璃管在生產過程中厚度控制較為均勻，滿足藥用包裝使用要求。

8 設備應用優勢

• 高精度測量：分度值達0.001 mm，滿足藥用標準要求

• 操作直觀：觸摸屏顯示，實時讀取數據

• 數據管理：支持多組數據存儲與統計分析

• 測量范圍廣：適用于多種瓶型與玻璃管規格

• 擴展性強：支持軟件連接，實現數據追溯

9 結論

壁厚均勻性是藥用中硼硅玻璃管質量控制的重要指標。通過CHY-B2壁厚測厚儀對樣品進行檢測，結果表明其能夠滿足標準要求，并提供穩定可靠的數據支持。該檢測方案適用于藥包材生產企業及質檢機構進行日常質量控制，有助于提升產品一致性與安全性。
