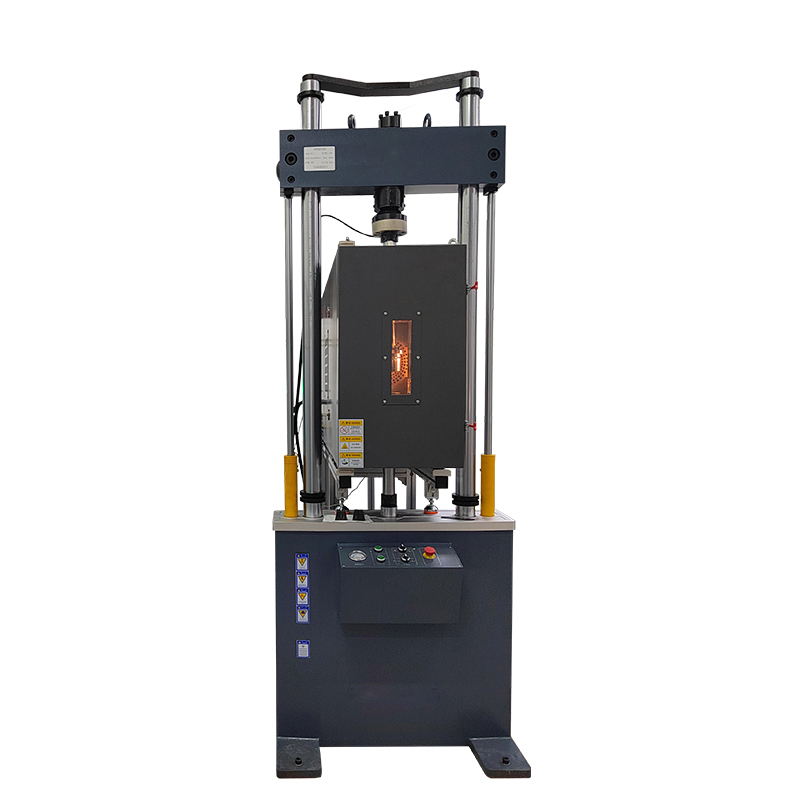

材料抗裂紋擴展斷裂韌性試驗機

斷裂韌性試驗機是力學領域專業測試設備，主要用于評估材料的抗裂紋擴展能力。該儀器可進行靜態拉伸試驗、低周/高周循環試驗（LCF/HCF）以及斷裂韌性指標（如KIC、JIC、CTOD）測試 。主流機型載荷能力覆蓋30KN至250KN，配備專用斷裂力學分析軟件，滿足GB/T 21143、ASTM E399等多項國內外標準。截至2025年，設備應用領域已拓展至航空航天、汽車零部件和器械等制造行業，滿足國內標準：GB/T 15248、JJG 556，國際標準：ASTM E647、BS7448 。

1、較大靜態試驗力:±100kN，靜態示值精度:全程不分檔±0.5%;

2、較大動態試驗力:±80kN;動態波動度:不大于±0.5%。

3、作動器較大振幅:±50mm，示值精度±0.5%。

4、頻率范圍:0.01-50Hz。

5、位移測量精度:±0.5%示值(全程不分檔)。

6、位移測量分辨率(LVDT 位移傳感器):0.001mm。

7、多段函數發生器。

8、計數器:999,999,999,可預置。

9、控制方式:負荷、位移、變形控制方式，主要試驗波形:由控制器支持(包括正弦波、方波、三角波、斜波以及外部輸入波形)。

10、較大試驗空間:850mm(含夾頭)。

11、立柱間距離:550mm,立柱直徑:80mm。

12、主機剛度:3.3*10N/mm。

13、外形尺寸:900*700*2760。

14、工作壓力:21 MPa。

15、恒壓伺服泵站規格:流量40L/min，21Mpa，電機功率22kW，1450r/min。

16、總功率22kW，380V，三相，50Hz，AC。

17、測試軟件包括了低周疲勞，高周疲勞，斷裂韌性J_IC和K_IC法，裂紋擴展速率測試等功能。
