GB/T 18457-2024注射針管剛性測試儀規范與實操

注射針的剛性，是衡量針管在穿刺過程中是否容易彎曲、變形的關鍵力學指標，直接關系使用安全性與操作順暢度。GB/T 18457-2024《制造醫療用不銹鋼針管 要求和試驗方法》對剛性檢測做出了統一、規范的要求，是目前國內生產、檢驗、監管的主要依據。本文從標準規范、檢測原理、設備要求、實操步驟、判定要點、常見問題六個方面進行說明，方便一線質檢與技術人員直接參照?qǐng)?zhí)行。

一、適用范圍

本試驗適用于公稱外徑0.2 mm～3.8 mm的不銹鋼直針管，包括注射器針、輸液針、穿刺針、留置針針管等常規剛性針管。

不適用于柔性、可彎曲、特殊塑形的針類產品。非不銹鋼材質針管，以及特殊定制無剛性要求的非標針具（結合風險評估自行制定限值）。

二、檢測原理

采用三點彎曲法：將針管水平放置在兩個固定支撐上，在支撐中點施加垂直向下的標準試驗力，測量針管中點產生的撓度（彎曲變形量）。

在相同力值下，撓度越小，說明剛性越好；撓度超標，則判定剛性不合格。

三、試驗設備與工裝要求

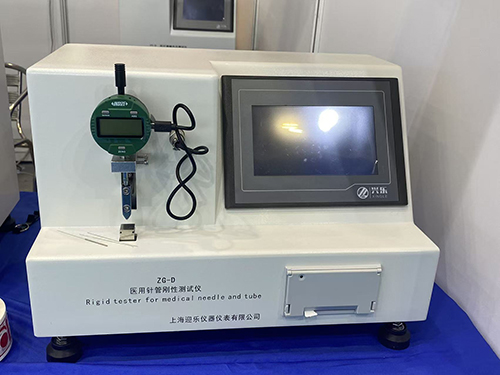

1. 剛性專用測試儀器（ZG-D注射針剛性測試儀）

? 力值精度不低于 ±0.01 N

? 位移精度不低于 0.01 mm

? 加載速度：1 mm/min～10 mm/min

2. 支撐工裝

? 兩個支撐面為圓弧過渡，無尖角、毛刺

? 跨距按標準對應規格設置，ZG-D注射針剛性測試儀，跨距為5～50mm 滿足標準要求

3. 加壓頭

? 鈍形、圓角，避免刺破、壓傷針管

? 確保受力點在兩支撐正中間

四、試樣要求

• 試樣應平直、無劃痕、無壓扁、無彎曲、無表面損傷

• 長度滿足支撐跨距，兩端留有足夠放置空間

• 試驗環境：常溫（23 ℃±5 ℃），常態濕度

• 每規格試樣數量一般不少于5支

五、標準實操步驟

1. 根據針管外徑、壁厚型號，從GB/T 18457-2024中查表確定：試驗跨距—試驗力值—允許zui大撓度

2. 將設備開機、預熱、校準力值與位移。

3. 將針管平穩放在支撐上，保證針管水平、居中、不歪斜。

4. 啟動設備，以設定速度緩慢施加壓力，直至達到規定試驗力。

5. 保持力值穩定，讀取并記錄中點撓度數值。

6. 逐根測試，記錄每支試樣數據，避免人為按壓、碰撞、扭曲試樣。

六、合格判定

• 每支試樣的實測撓度 ≤ 標準規定的zui大允許撓度，判定剛性合格。

• 若有試樣撓度超標，判定該規格剛性項目不符合標準要求。

• 批量檢驗時，按企業抽樣方案或相關產品標準執行。

七、實操常見問題與注意事項

1. 試樣放歪、不在中點—會導致?lián)隙绕蟆?shù)據不準，必須對中放置。

2. 支撐跨距不準—跨距變大，撓度會明顯變大，必須用標準量塊核對。

3. 加載速度過快—易產生沖擊，使針管瞬間變形，數據失真。

4. 針管本身已有彎曲—前置外觀不合格，不能用于剛性測試。

5. 支撐或壓頭有尖角—會局部壓傷針管，導致結果無效

剛性測試是注射針必檢的力學項目，嚴格按照GB/T 18457-2024執行試驗，既能滿足監管與注冊要求，也能有效控制產品質量，避免臨床使用中出現彎曲、偏針、斷針等風險。
