防止漏裝漏片的檢重設備應用案例：為包裝線加上“內容核對員”

客戶背景

河南某大型制藥企業，主要生產口服固體制劑，包括片劑、膠囊、顆粒劑等，擁有多條高速泡罩包裝線和瓶裝線。產品涵蓋抗生素、心血管藥物、OTC感冒藥等多個品類，年產量超百億片（粒），產品銷往全國各大醫院及連鎖藥店，部分出口至東南亞市場。企業近年來持續推行精益生產和質量工程，對包裝環節的裝量準確性提出了更高要求。

挑戰：漏裝漏片——制藥包裝的“隱形殺手”

1. 視覺檢測存在盲區
泡罩包裝線上，盡管配備了視覺成像檢測系統用于檢測藥片顏色、形狀缺陷，但對于透明泡罩內藥片“側翻”、“重疊”、透明碎片或極細裂紋，視覺系統容易誤判或漏檢。鋁塑復合包裝（藥片被鋁箔覆蓋）中，視覺系統失效，漏片檢測成為空白。瓶裝線中，數粒機偶爾因靜電吸附、通道堵塞導致缺粒，傳統光電檢測難以100%識別。

2. 高速產線人工難干預
泡罩包裝機以300-400板/分鐘的速度運行，操作人員根本無法肉眼實時監控每一板藥片。偶爾發生的鋁箔封裝不良、藥片移位、數粒機短暫故障，往往在批量生產完成后才發現，造成大量返工甚至整批次報廢。

3. GMP合規要求與質量風險
《藥品生產質量管理規范》（GMP）明確規定，藥品包裝裝量差異必須控制在規定范圍內。漏裝漏片不僅違反法規要求，更可能導致患者用藥劑量不足，影響治療效果，引發嚴重醫療風險和品牌危機。

4. 原料浪費與成本壓力
一旦發生批量漏片，整批次產品需拆盒、拆板返工或報廢，直接經濟損失巨大。同時，為保證不出現負偏差，車間往往采取“多加料”策略，每年因過量灌裝造成的原料浪費超百萬元。

解決方案：重量法檢重檢測盲區

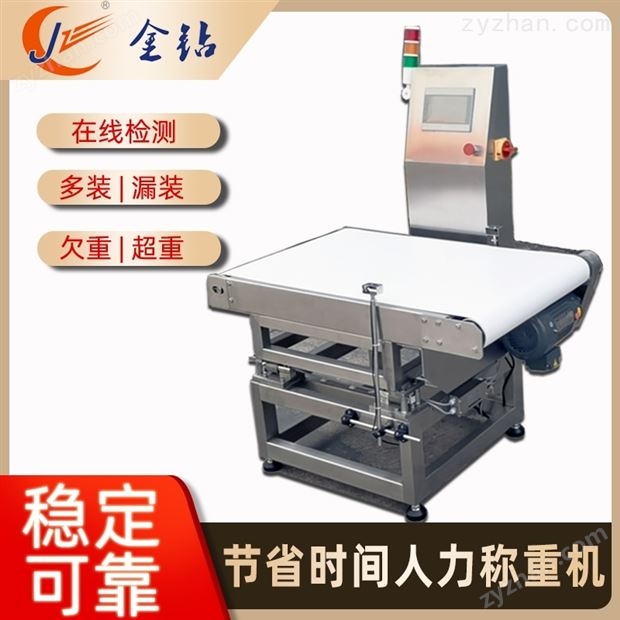

企業在每條泡罩包裝線后道和瓶裝線后道加裝了金鉆稱重高精度在線檢重設備，與前端包裝機聯動，構建起重量法裝量檢測閉環。

設備配置：

• 高精度動態稱重模塊：采用電磁力補償傳感器或高分辨率應變片傳感器，量程100g-2000g（根據產品規格定制），實際檢測精度±5mg-±0.1g，可清晰分辨單粒藥片（約150mg）或單粒膠囊（約300mg）的重量變化。

• 高速響應算法：在300-400板/分鐘的高速運行下，系統在毫秒級時間內完成重量采集、判定和剔除信號輸出。數字濾波技術有效消除包裝機振動、輸送皮帶晃動等干擾，確保稱重穩定。

• 多模式剔除機構：

• 氣吹式剔除：針對輕薄的泡罩板，采用定點氣吹方式，精準將漏片板吹入廢品箱，避免機械接觸損傷。

• 推桿式剔除：針對較重的瓶裝產品，采用高速氣動推桿橫向剔除，響應速度0.1秒。

• 升降擋板式剔除：針對大盒包裝，采用擋板改變流向，柔性處理避免沖擊。

• 剔除確認裝置：每個剔除口配備光電傳感器，確認不合格品確實被移除。若剔除失敗（如產品卡滯），系統立即聲光報警并暫停后續產品進入，防止堵塞產線。

• 數據閉環與反饋：系統實時將裝量數據上傳至MES系統，生成批次裝量趨勢圖（CPK值）。當出現連續輕微欠重趨勢時，自動預警提示前端灌裝機/數粒機調整參數，實現前饋控制。

應用成效：零漏片、降成本、可追溯

1. 漏裝漏片攔截率100%
設備上線以來，累計檢測泡罩板超5億板、瓶裝產品超1億瓶，所有缺粒、缺片產品均在包裝線上精準攔截，未發生一例因漏裝漏片導致的客戶投訴或市場召回。在多次GMP飛行檢查中，完整的數據追溯記錄獲得檢查員高度認可。

2. 原料成本顯著節約
根據檢重設備提供的精準裝量數據，車間將灌裝目標值從“高于標示量3%-5%”精準調整為“高于標示量1%-1.5%”。每年節約原料成本超300萬元，設備投資3-6個月即收回。

3. 返工成本歸零
過去每月因批量漏片導致的拆盒返工損失約10-20萬元，設備實現單件實時剔除后，批量性問題被消滅在萌芽狀態，返工成本消除。

4. 工藝改進數據支撐
系統記錄的裝量波動曲線幫助設備部門發現：某臺泡罩機在運行3小時后出現輕微欠重趨勢，經排查是成型站溫度波動導致泡罩深度變化。針對性優化加熱參數后，整線裝量穩定性提升50%。某臺數粒機在每天下午3點后缺粒率上升，經排查是靜電消除器老化導致，更換后缺粒率下降80%。

5. 生產效率提升
自動檢重替代人工抽檢，每班次節省2-3名質檢人員。同時，避免了因批量不合格導致的停機返工，產線綜合效率（OEE）提升15%。
