日本NAKANISHI中西E3000配件夾頭CHS-2.8
E3000系列用夾頭刀把等配件
產品用途：
此夾具為E3000系列主軸使用 ，夾持φ30mm直徑主軸
產品特點：
夾持力度固定 ，更好的保護主軸免受外力擠壓受損
安裝步驟：
1、松開螺栓
2、擰緊安裝螺栓 (頂開夾具)，以加寬其內徑
3、根據主軸上的建議夾持區域范圍將主軸插入并放置
4、拆卸下安裝螺栓 (夾具自動夾緊 )
5、擰緊鎖緊螺栓 ( 4N·m扭矩)
6、用安裝螺栓將其固定到機器上 (建議擰緊扭矩4N·m )
日本NAKANISHI中西E3000配件夾頭CHS-2.8
產品規格：
| 夾頭 | 編號 | 型號 | 內徑 mm | 兼容型號 |
|
夾頭CHA系列 | 91494 | CHA-3.0AA | φ3.0AA※ |
EM20-S6000、EM25-S6000、EMS-3060A、NR-3080S ※高精度AA型 (主軸精度2μm以內) |
| 91496 | CHA-3.175AA | φ3.175AA※ | ||
| 91495 | CHA-4.0AA | φ4.0AA※ | ||
| 91492 | CHA-2.35 | φ2.35 | ||
| 91430 | CHA-3.0 | φ3.0 | ||
| 91493 | CHA-3.175 | φ3.175 | ||
| 91440 | CHA-4.0 | φ4.0 | ||
|
|
CHA-□□ | φ0.5、φ0.6、φ0.7、φ0.8、φ0.9 | ||
| φ1.1、φ1.2、φ1.3、φ1.4、φ1.7、φ1.8、 φ1.9、φ2.1、φ2.2、φ2.3、φ2.4、φ2.6、 φ2.7、φ2.8、φ2.9、φ3.1、φ3.2、φ3.3、 φ3.4、φ3.6、φ3.7、φ3.8、φ3.9 | ||||
| φ1.0、φ1.5、φ2.0、φ2.5、φ3.5 | ||||
| φ1.6 | ||||
|
夾頭CHB系列 | 92820 | CHB-2.0 | φ2.0 | NR40-5100 ATC、 NRR-3060、 NRR-2651 |
| 92830 | CHB-3.0 | φ3.0 | ||
| 92893 | CHB-3.175 | φ3.175 | ||
| 92840 | CHB-4.0 | φ4.0 | ||
|
夾頭CHK系列
| 91597 | CHK-3.0AA | φ3.0AA※ | EM30-S6000、EMA-3020K、EMS-3060K、EMR-3008K、NR-151E、NR-3060S、NR-403E、NR-453E、RAS-151E、AX-271E、RAX-71E、NRAF-5080 ※高精度AA類型(軸芯振動精度2μm以內) |
| 91598 | CHK-3.175AA | φ3.175AA※ | ||
| 91599 | CHK-4.0AA | φ4.0AA※ | ||
| 91600 | CHK-6.0AA | φ6.0AA※ | ||
| 91601 | CHK-6.35AA | φ6.35AA※ | ||
| 91592 | CHK-2.35 | φ2.35 | ||
| 91530 | CHK-3.0 | φ3.0 | ||
| 91593 | CHK-3.175 | φ3.175 | ||
| 91540 | CHK-4.0 | φ4.0 | ||
| 91560 | CHK-6.0 | φ6.0 | ||
| 91596 | CHK-6.35 | φ6.35 | ||
|
|
CHK-□□ | φ0.5、φ0.6、φ0.7、φ0.8、φ0.9 | ||
| Φ1.0、Φ1.5、Φ2.0、Φ2.5、Φ3.5、Φ4.5、Φ4.76、Φ5.5 | ||||
| φ1.1、φ1.2、φ1.3、φ1.4、φ1.7、φ1.8、φ1.9、φ2.1、φ2.2、φ2.3、φ2.4、φ2.6、φ2.7、φ2.8、φ2.9、φ3.1、φ3.2、φ3.3、φ3.4、φ3.6、φ3.7、φ3.8、φ3.9、φ4.1、φ4.2、φ4.3、φ4.4、φ4.6、φ4.7、φ4.8、φ4.9 、φ5.1、φ5.2、φ5.3、φ5.4、φ5.6、φ5.7、φ5.8、φ5.9 | ||||
| Φ1.6、φ5.0 | ||||
|
夾頭CHR系列 | 91930 | CHR-3.0 | φ3.0 | NR50-5100 ATC |
| 91993 | CHR-3.175 | φ3.175 | ||
| 91996 | CHR-6.35 | φ6.35 | ||
| 91920 | CHR-2.0 | φ2.0 | ||
| 91940 | CHR-4.0 | φ4.0 | ||
| 91960 | CHR-6.0 | φ6.0 | ||
| 93201 | CHR-3.0RS | φ3.0 | NR50-5100 ATC RS | |
| 93202 | CHR-3.175RS | φ3.175 | ||
| 93203 | CHR-4.0RS | φ4.0 | ||
| 93204 | CHR-6.0RS | φ6.0 | ||
| 93205 | CHR-6.35RS | φ6.35 | ||
|
夾頭CHS系列 | 90592 | CHS-2.35 | φ2.35 | RA-271E |
| 90530 | CHS-3.0 | φ3.0 | ||
| 90593 | CHS-3.175 | φ3.175 | ||
| 90516 | CHS-1.6 | φ1.6 | ||
|
|
CHS-□□ | Φ0.8、Φ0.9 | ||
| Φ1.0、Φ2.0、Φ2.5 | ||||
| φ1.1、φ1.2、φ1.3、φ1.4、φ1.5、φ1.7、φ1.8、φ1.9、φ2.1、φ2.2、φ2.3、φ2.4、φ2.6、φ2.7、φ2.8、φ2.9 | ||||
|
夾頭CHSS系列 | 93092 | CHSS-2.35 | φ2.35 | EMA-3020S |
| 93030 | CHSS-3.0 | φ3.0 | ||
| 93030 | CHSS-3.175 | φ3.175 |
|
|
| CHSS-□□ | Φ1.0、φ1.5、Φ2.0、Φ2.5 |
|
|
夾頭CH8系列 | 91092 | CH8-2.35 | φ2.35 | RA-151E |
| 91030 | CH8-3.0 | φ3.0 | ||
| 91093 | CH8-3.175 | φ3.175 | ||
|
|
CH8-□□ | Φ0.8、Φ09 | ||
| Φ1.0、φ1.5、Φ2.0、Φ2.5 | ||||
| φ1.1、φ1.2、φ1.3、φ1.4、φ1.6、φ1.7、φ1.8、φ1.9、φ2.1、φ2.2、φ2.3、φ2.4、φ2.6、φ2.7、φ2.8、φ2.9 |
| 編號 | 型號 | 品名 | 兼容型號 |
| 2102 | CHN-A | CHA夾頭用螺帽 | EM20-S6000、EM25-S6000、EMS-3060A、NR-3080S |
|
2129 |
K-265 |
CHK夾頭用螺帽 | EM30-S6000、EMA-3020K、EMS-3060K、EMR-3008K、NR-151E、NR-3060S、NR-403E、NR-453E、RAS-151E、RAX-271E、RAX-71E |
| 2158 | K-265A | NRAF-5080用螺帽 | NRAF-5080 |
| 編號 | 型號 | 內徑d ( mm)/品名 | 兼容型號 | |
| 2146 | KCH-02(5.0) | Φ5.0 (內徑) | 金屬鋸片用筒夾 Φd(內徑)×φ30(外徑)mm以下 芯振精度0.02mm以內 | RA-151E |
| 1077 | KCH-02(6.0) | Φ6.0 (內徑) | ||
| 2147 | KCH-02(8.0) | Φ8.0 (內徑) | ||
| 2148 | KCH-03(5.0) | Φ5.0 (內徑) | 金屬鋸片用筒夾Φd(內徑)×φ30(外徑)mm以下 芯振精度0.02mm以內 | EMA-3020K、EMS-3060K、EMR-3008K、NR-3060S、RAS-151E、RAX-71E、RAX-271E |
| 2130 | KCH-03(6.0) | Φ6.0 (內徑) | ||
| 2149 | KCH-03(8.0) | Φ8.0 (內徑) | ||
|
2131 |
AGM-03 | 砂輪夾具 芯振精度0.02mm以內 內徑φ5.0mm砂輪用 | EMA-3020K、EMS-3060K、EMR-3008K、NR-3060S、RAS-151E、RAX-71E、RAX-271E | |
| 2138 | EGF-19 | 研磨砂輪法蘭 內徑φ19.05×外徑φ40mm×厚7mm砂輪用 | EMS-3060K、NR-3060S、NR-403E、NR-453E | |
| 編號 | 品名 | 兼容型號 |
| 1547 | 減速器用潤滑油 (2.5ml) | ARG-011E、ARG-021、EMA-3020K、RAX-271E、RAX-71E |
| 1550 | 減速器用潤滑油 (10ml) | |
| 1549 | 減速器用潤滑油 (100ml) |
| 編號 | 型號 | 品名 | 兼容型號 |
| 9210 | QC3-K | 刀把(CHK用) ※K-265附屬 | NR-3060-AQC、NRR-3060-QC |
| 9223 | QC3-K-R | ||
| 9209 | QC3-A | 刀把(CHA用) ※CHN-A附屬 | NR-3060-AQC、NRR-3060-QC |
| 9222 | QC3-A-R |
| 編號 | 型號 | 品名 | 兼容型號 |
| 9211 | QC3-ADP | 預置適配器 | QC3-K、QC3-A |
| 編號 | 型號 | 品名(尺寸：內徑×外徑×長度) | 兼容型號 |
| 1877 | RB-20×22 | Φ22尺寸：φ20×φ22×40 mm | EM20-S6000 |
| 1876 | RB-20×22.8 | Φ22.8尺寸：φ20×φ22.8×40 mm | EM20-S6000 |
| 1875 | RB-20×23 | Φ23尺寸：φ20×φ23×40 mm | EM20-S6000 |
| 1878 | RB-20×25 | Φ25尺寸：φ20×φ25×40 mm | EM20-S6000 |
| 1879 | RB-20×25.4 | Φ25.4尺寸：φ20×φ25.4×40 mm | EM20-S6000 |
| 1880 | RB-30×32 | Φ32尺寸：φ30×φ32×45 mm | NR-3060S、NR-453E、NR-403E |
| 1881 | RB-30×36 | Φ36尺寸：φ30×φ36×45 mm | NR-3060S、NR-453E、NR-403E |
【E3000系列】配置圖：

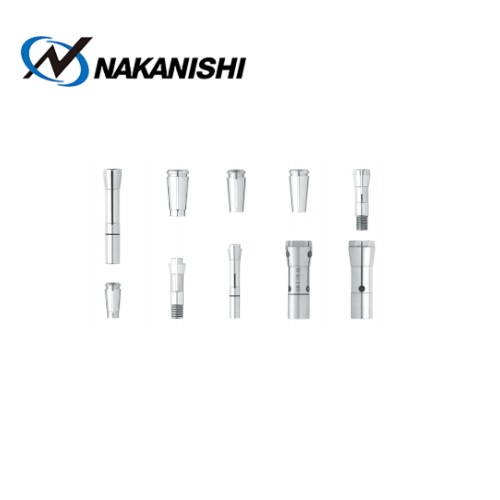

產品圖片：

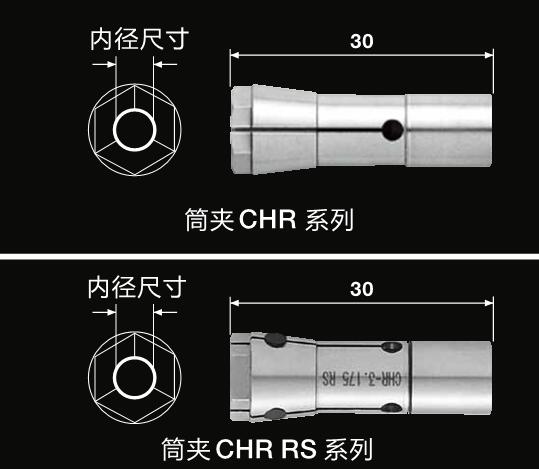

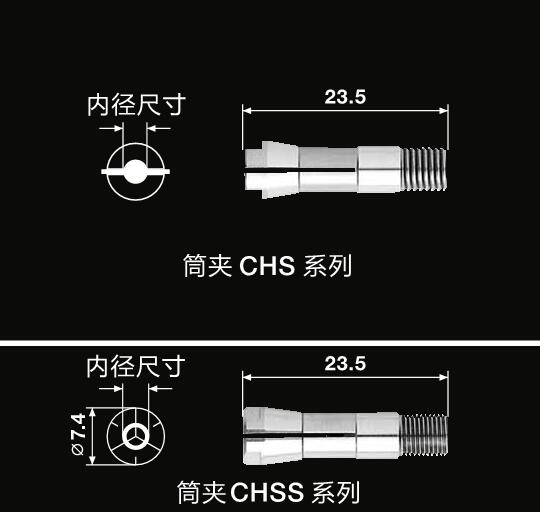

產品尺寸：
日本中西電主軸應用于哪些加工：
日本中西電主軸的優勢是高精度、高轉速、體積小，且分為不同系列，應用于不同行業，都是進行精密加工，轉速高達80000轉，轉速可調，可進行鉆孔、銑削、切割、高光、去毛刺、研磨等精密加工。
日本中西電主軸分為好幾個系列：
E2000系列
轉速高達50000轉/min，可加裝在凸輪機、斜邊機、排刀機、CNC車床、NC車床，非標機等機床上，用于鉆孔、切割、銑削加工等。經濟型主軸，可以一拖二。
E3000系列
轉速高達80000轉/min，精度1um，常用的60000轉的NR-3060S高速電主軸，這系列主軸是很通銷的產品，含有自動換刀主軸，防靜電主軸，中心出水主軸，類型較齊全，多用于分板機、鉆靶機、研磨機、鉆孔機、排刀機、數控車床、鉆床、非標機、機械手等多類型機床，可進行鉆孔、銑削、切割、去毛刺、研磨、拋光等加工。也是經濟型主軸，一拖四節約成本。
E4000系列
轉速高達40000轉/min，1200W大功率，扭矩高達1N.m，包含高剛性主軸、中心出水主軸、自動換刀主軸，多應用于廣告切割機，研磨機，去毛刺機、機械手、數控上，用于鋁塑板切割，金屬去毛刺，內、外圓磨削，鉆孔、高光銑削等。
HES系列
有50000轉和80000轉可選，精度1um，加工中心增速器，加裝在加工中心、數控車銑床、鉆床上，進行鉆微孔、精銑、雕刻、打磨拋光等，適用于BT、NT、CAT/IT/HSK A之各種錐度。安裝簡單方便，加工效果好。
ISPEED3系列
有60000轉和80000轉可選，精度1um，體積很小，小到87.3mm，帶法蘭，多用于走心機，很適合空間有限的機床，進行精密加工，如鉆微孔、銑削、銑梅花、銑槽、銑內六角，銑螺紋等，都反饋銑削效果好。
以上就是日本中西電主軸各系列主軸，都是高轉速、高精度的主軸，精密零件加工，都會選用這個品牌，達到加工效果，當然，也有節約成本方案。
原創作者：蘇州崇睿儀器儀表有限公司
