四、面板說明

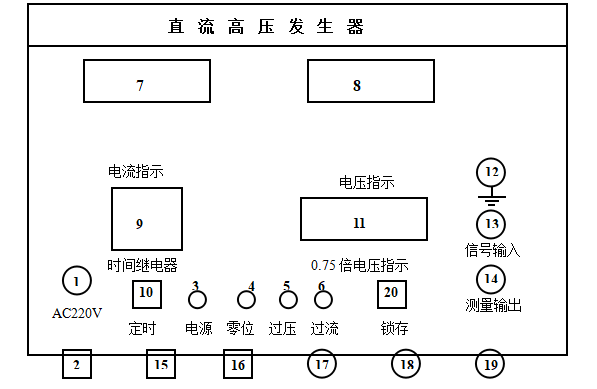

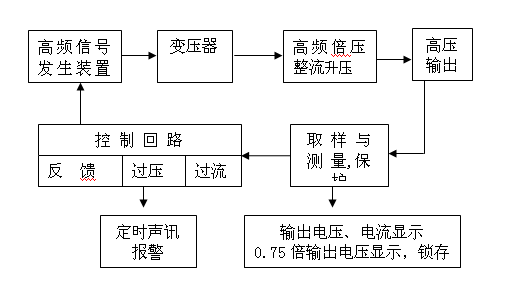

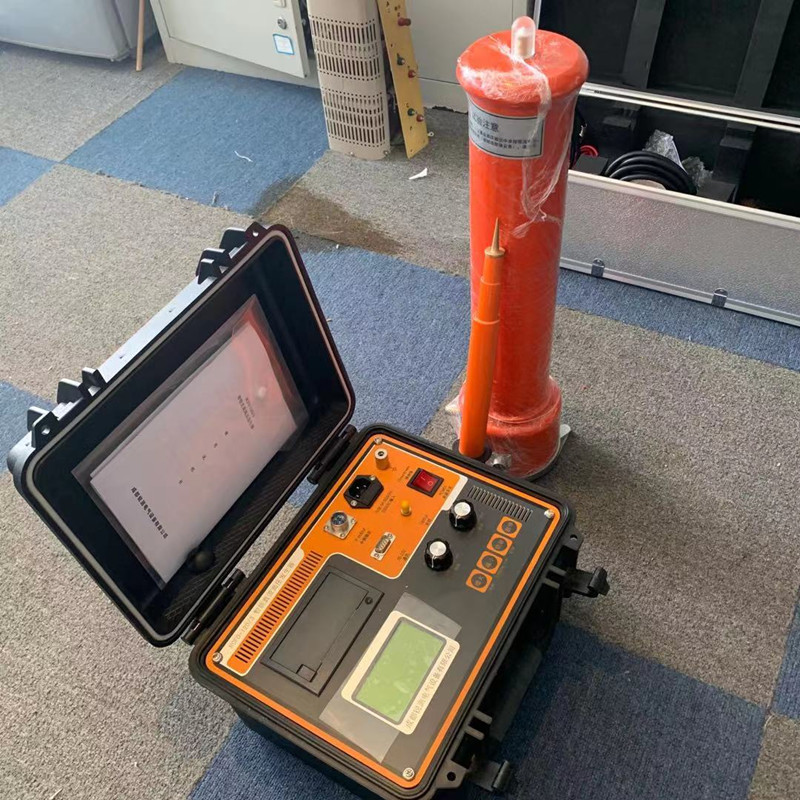

ZGF系列直流高壓發生器由控制箱和倍壓裝置兩部分組成,其控制面板布置如圖2所示。
1. 電源插座
2. 電源開關
3.“電源”指示燈
4.“零位”指示燈
5.“過壓”指示燈
6.“過流”指示燈
7. 電流顯示表
8. 電壓顯示表
9. 時間繼電器
10.定時開按鍵
11. 0.75倍電壓顯示表
12.接地接線柱
13. 信號輸出插族嫌座
14.測量輸入插座
15.“啟動”按鍵
16.“停止”按鍵
17. 電壓整定旋鈕
18.電備穗物壓粗調旋鈕
19. 電壓細調旋鈕

高壓倍壓箱說明
1. 頂帽
2.均壓環
3.倍壓筒
4.機箱
5.接地柱
6.信號輸入插座
7.測量輸出插座
