超聲波流量計原理科普

流量計，一種可測量流體流量的裝置，超聲波流量計，顧名思義，是一種利用超聲波對流體流量進行測量的裝置，那么問題來了，超聲波流量計真的如同字面意思一樣嗎?一樣的話，它又是如何利用超聲波來完成對流體流量的檢測的呢?
　　
　　一、超聲波流量計原理--簡介

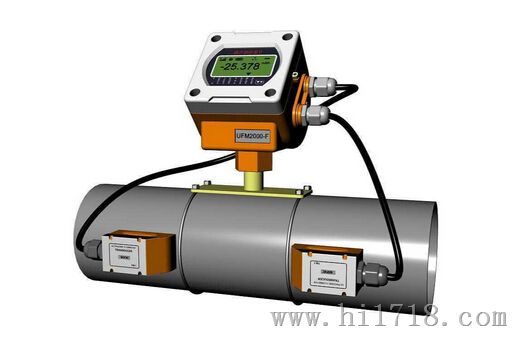

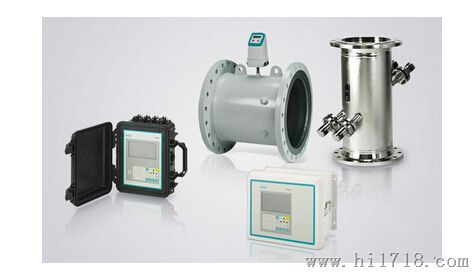

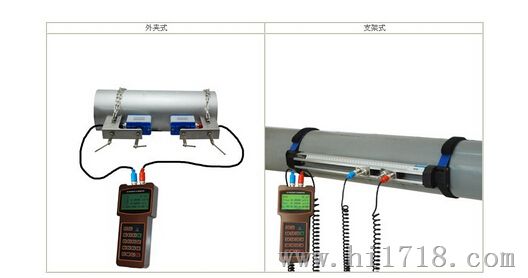

超聲波流量計，英文名稱為Ultrasonicflowmeter，是一種利用速度差法的原理來對管內液體流量進行測量的裝置，可分為外夾式和管段式，常與數字信號處理技術、多脈沖技術、糾錯技術等結合使用以達到適應環境、增強其可靠性等目的，現已在化工、電力、石油、冶金等領域得到廣泛應用。
　　
　　二、超聲波流量計原理--結構

　超聲波流量計主要由超聲波發生器、超聲波接收器、電子線路、流量顯示、累積系統幾大部分構成。其中，超聲波發生器主要用于產生超聲波并將其發射到流體中;超聲波接收器主要用于接受通過流體后的超聲波;超聲波被接收到后經電子線路的放大、轉換等處理后以電信號的形式將流量傳送給顯示屏并將結果顯示出來; 累積系統完成流量的累加計算。
　　
　　三、超聲波流量計原理

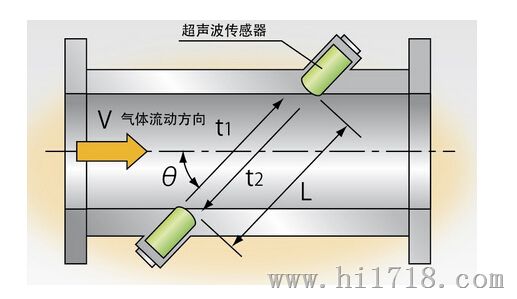

超聲波流量計通過檢測流體流動對超聲波產生的影響來對液體流量進行測量，其利用的是“時差法"。首先，使用探頭1發射信號，信號穿過管壁1、流體、管壁2 后被另一側的探頭2接收到;在探頭1發射信號的同時探頭2也發出同樣的信號，經過管壁2、流體、管壁1后被探頭1接收到;由于流速的存在使得兩時間不等，存在時間差，因此根據時間差便可求得流速，進而得到流量值。
　　
　　四、超聲波流量計原理--優缺點

由于超聲波流量計利用超聲波對流體的流量進行測量，因此其不僅可以測量常規管道流量，還可以測量不易觀察、不易接觸的管道的流量;其不僅可以測量常規流體流量，還可對具有強腐蝕性、放射性、易燃、易爆等特點的流體進行流量的測量。
　　
　　超聲波測流體流量的范圍如此之廣，但其也有缺點所在。超聲波流量計對所測流體的溫度范圍有所限制，目前我國的超聲波流量計僅可用于200℃以下流體的測量;而且，超聲波流量計的測量線路相當復雜，若需測量結果準確度為1%，則對聲速的測量準確度需達到10-5～10-6數量級，對測量線路要求較高。
