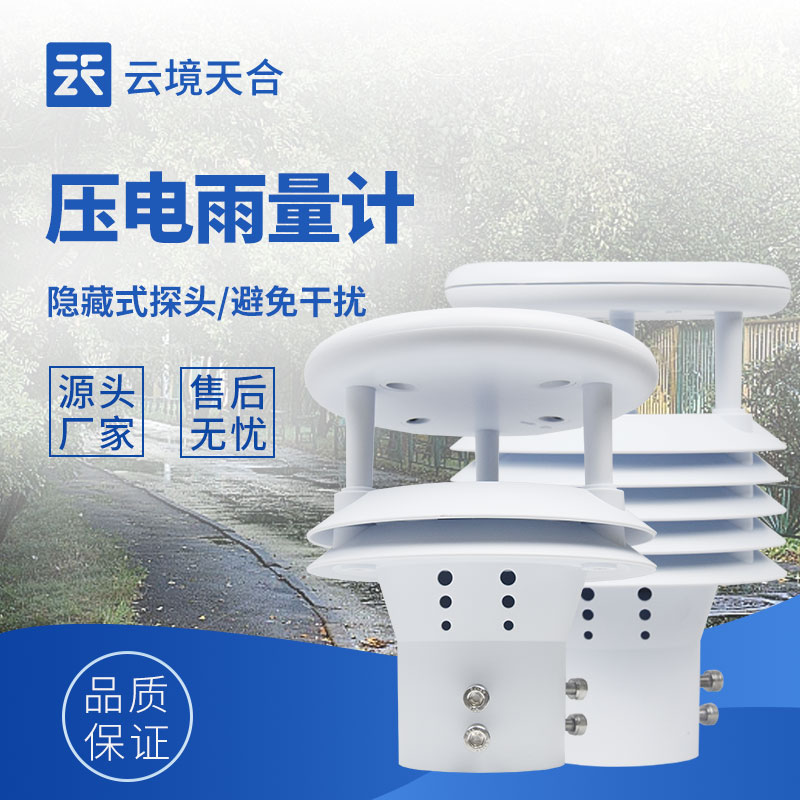

壓電雨量傳感器原理—采用PVDF壓電薄膜作為感雨器件實時監測降雨量

【型號推薦：TH-Y1，氣象環境監測儀器設備生產廠家，云境天合支持商家定制服務，設備選擇山東云境天合您放心】壓電雨量傳感器原理—采用PVDF壓電薄膜作為感雨器件實時監測降雨量壓電雨量傳感器是一種基于壓電效應原理，通過檢測雨滴沖擊產生的電信號來精確測量降雨量的高精度監測設備，核心原理是壓電效應，即某些電介質(如壓電陶瓷、PVDF壓電薄膜)在受到機械力(如壓力、沖擊力)作用時，內部會產生極化現象，表面出現正負束縛電荷，且電荷密度與外力大小成正比。當雨滴以一定速度撞擊傳感器表面的壓電感應片(通常為壓電陶瓷材料，表面覆蓋耐磨防水涂層)時，會產生瞬時沖擊力，使壓電感應片發生微小形變，觸發壓電效應，在感應片的兩個電極表面產生與沖擊力成正比的瞬時電壓信號(通常為毫伏級，需后續放大處理)。傳感器通過對這些電信號進行精確檢測和分析，即可快速得出雨滴的相關信息，進而計算出降雨量和降雨強度。

一、產品概述

本壓電雨量傳感器采用PVDF壓電薄膜作為感雨器件，通過嵌入式AI神經網絡分辨雨滴信號，避免因砂礫、灰塵、振動等干擾帶來誤觸發。

廣泛應用于氣象環境監測、水文水利綜合監測站、交通道路監測、農林、風力發電等有關部門用來遙測降水量、降水強度、降水起止時間。用于防洪、供水調度、電站水庫水情管理為目的水文自動測報系統、自動野外測報站等。

二、功能特點

1.一體化設計，外觀精美

2.無機械配件，無任何外露部件，可過濾樹葉、塵土、蟲子等環境因素所引入的相似信號

3.測量精度高，量程寬，穩定性能好，低功耗，抗外界干擾能力強

4.可全天候工作，不受天氣變化的影響，精確到秒的降雨時長監測

5.免維護，雨滴接觸面為弧形設計結構，不存儲雨水，

6.安裝后帶有自動水平校準功能，無需現場校準

7.體積小巧，攜帶、拆卸安裝方便

三、技術參數

四、注意事項

1.傳感器水平周圍1米半徑無遮擋，避免水滴飛濺影響

2.傳感器安裝位置應避開強機械振動源

3.傳感器安裝上方應為開闊區域，雨滴應直接滴落至傳感器，應免二次滴落和連續水流沖擊
