減速機扭矩試驗機的特點介紹

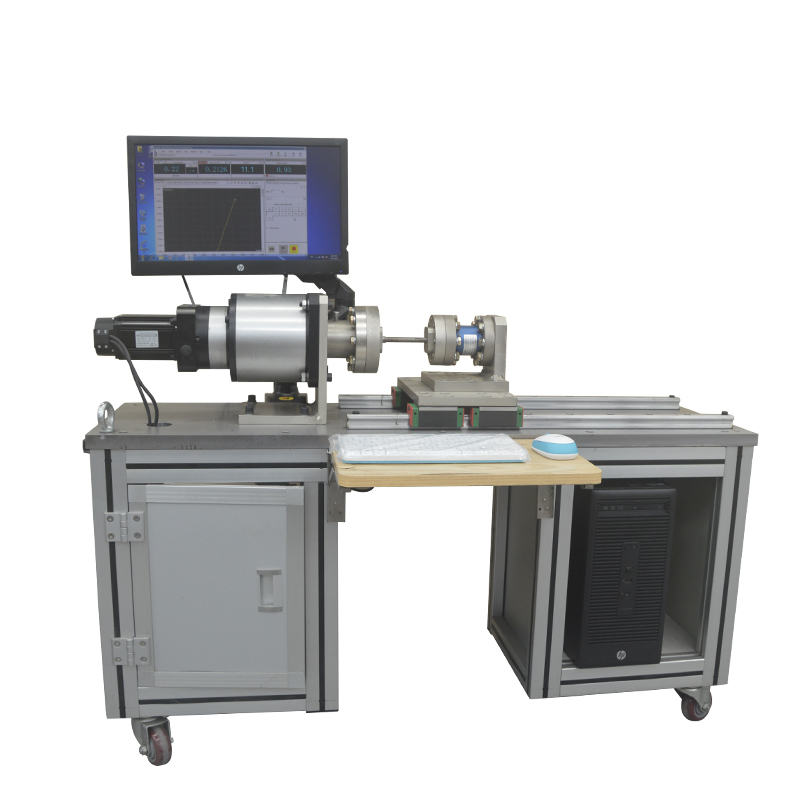

NDW-500J減速機扭矩試驗機適用于減速機等的扭轉性能測試試驗。扭矩和扭轉角檢測采用高精度扭矩傳感器和光電編碼器，計算機動態顯示試驗扭角－扭矩曲線、加載速率、試驗力峰值等。

產品特點：

1、主機：采用臥式結構，主體結構采用框架結構，以保證整機的剛性。主傳動軸、夾具采用 鋼材，保證其使用壽命。試樣的安裝、拆卸方便、快捷。夾頭的移動端采用精密重型導軌，使其能自由移動，將試件的軸向拉力減少到 小。

2、驅動系統：由進口全數字交流伺服控制系統驅動，速度調節范圍寬，加載均勻、穩定。

3、傳動系統：采用精密減速器傳動，保證傳動的均勻、穩定及傳動精度。橫向空間0～600mm范圍內任意手動調節。

4、測量顯示系統：該機采用光電編碼器采集試樣的扭轉角度，高精度扭矩傳感器采集試樣的扭矩，高精度旋轉編碼器測量試樣的扭轉變形。計算機屏幕顯示試樣的扭矩、扭轉角度、扭轉變形以及各類曲線等。

技術指標：

1.  加載*扭矩：0-500N.m

2.  扭矩測量范圍：4-500N.m

3.  扭矩分辨力 扭矩的1/±300000，全程不分檔

4.  扭矩示值相對誤差：優于±1%(正反兩個方向)

5.  旋轉驅動電機：3kW

6.  輸入端驅動轉速：50-3000rpm

7.  扭轉角測量范圍：無限制

8.  扭轉角示值相對誤差：示值精度的±1%以內

9.  小角度測量精度：±0.5%

10.小角度測量分辨力：0.001°

11.輸出端加載扭轉速度：0.05-720°/min，無級調速，任意設定

12.扭轉速度相對誤差：設定值的±1.0%以內

13.同軸度：Ф0.2mm以內

14.電源電壓：AC220V  50Hz

15.扭轉方向：正轉 反轉

技術參數：

1分辨率：0.001

2測量精度：1級

3加工定制：是

4電源電壓：220v

5規格：NDW-500J

6重量：500kg

7測量范圍：0-500nm

8外形尺寸：2100*1200*850mm

標簽：減速機扭矩試驗機
