檢測紙箱等各種包裝件跌落性能的儀器

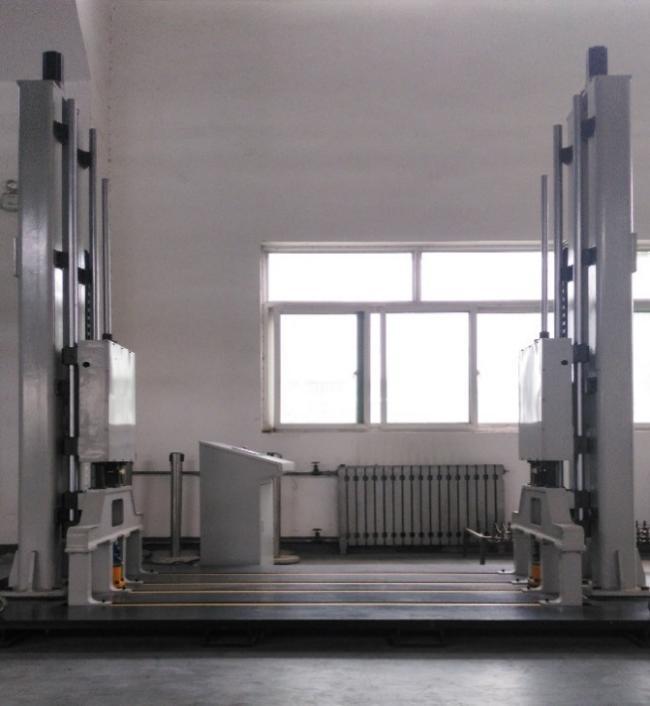

大型紙箱跌落試驗機

產品型號：DL-2200

產品名稱：跌落試驗儀

1. 沖擊面要求：

2. 沖擊面應水平，結實和堅硬，且試驗時不移動，不變形，此沖擊面應滿足:

3. 一整塊：沖擊面的最小質量為最重的帶包裝樣品質量的50倍；

4. 平坦：沖擊面任意兩點的高度差不超過2mm;

5. 堅硬：沖擊面的任何100mm2的面積上放置10kg的靜負荷變形不超過0.1mm;

6. 面積的大小要足以保證樣品全落在沖擊面上。

7. 采用雙立柱結構：

8. 運行精度：1級精度

9. 升降控制方式：伺服電機+滑塊軸承

10. 控制方式：PLC+觸摸屏近距離調整

11. 設定程序：可設置跌落的高度

12. 電源：三相  380V±10%  單相 220V   50Hz；

13. 廠房內預留1Ω接地點，4Ω防靜電接地；

14. 潔凈廠房工作條件：溫度23±5℃，濕度60±5%RH；

15. 壓縮空氣（CDA）：0.4-0.6Mpa；

16. 噪音：距離一米處噪音靜態不大于60dB，動態不大于75dB；

17. 安全保護、防護應符合國標及相關產品要求。

18. 跌落試驗臺總高度：小于3m

1.設備說明

采用伺服電機驅動絲杠旋轉，帶動工作臺面及產品提升到設定的跌落高度；氣缸控制掛鉤松開，產品和工作臺面同時開始自由跌落；由蓄能彈簧或氣缸的推動工作臺面以大于產品的跌落速度下落，而使其與產品分離并且先行落到底板碰撞面以下，而產品則保持原有狀態（面、棱、角）自由跌落，與底板碰撞，完成一次自由跌落試驗。采用雙臂提升設計，使提升能力增大，平穩，無偏載，導向靈活、可靠、耐用。伺服電機帶動絲桿螺母傳動使提升高度精確可控、提升速度無極可調。
