測試水泥膠砂抗折、抗壓強度的儀器介紹

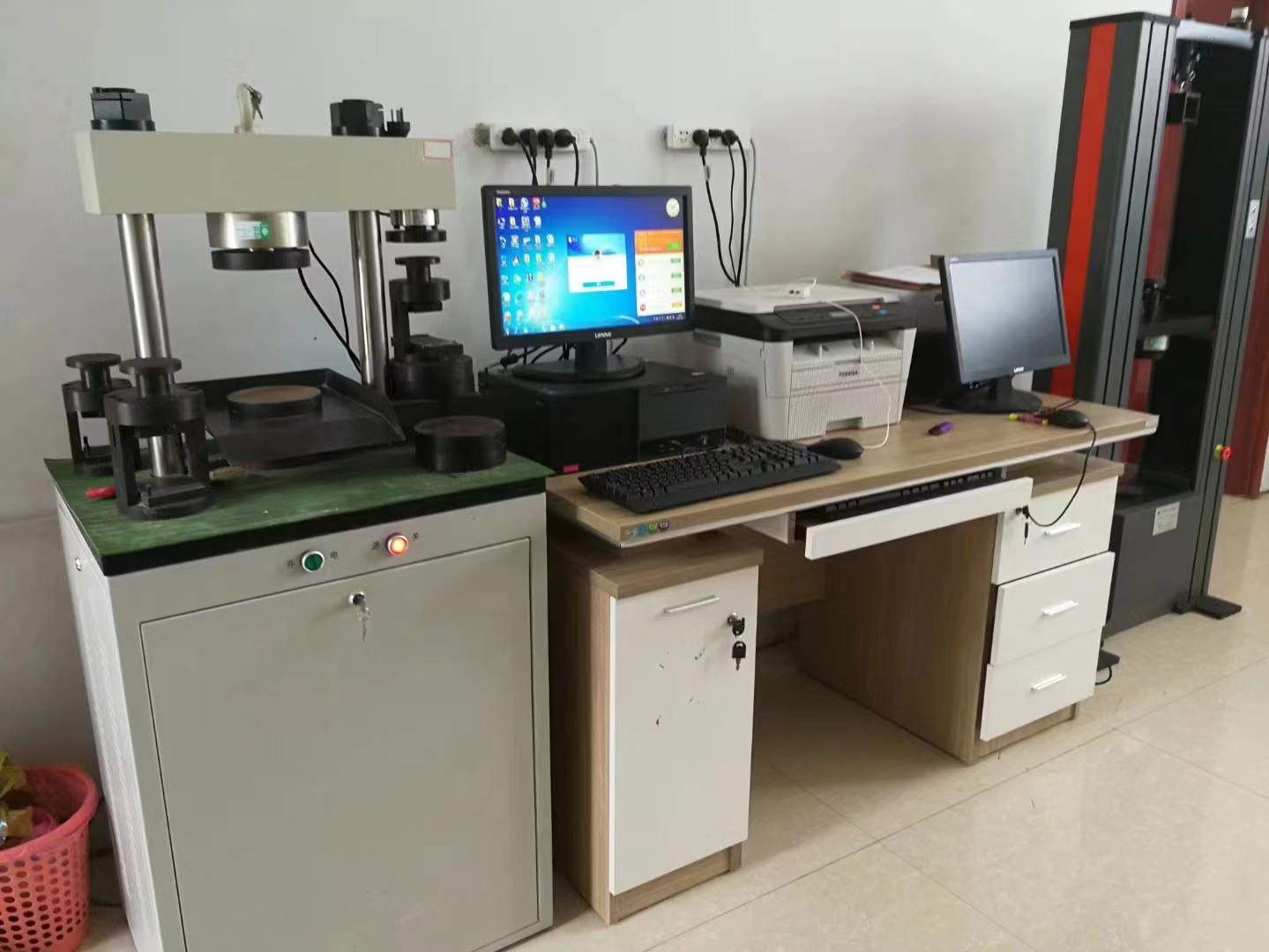

YAW-300C型微機控制抗折抗壓一體機按照 GB177-1985《水泥砂漿強度檢驗方法》和GB17671-1999《水泥膠砂抗壓強度試驗方法》要求自動完成一批六次試驗控制的方式，具有等速試驗力、等速應力、試驗力保持等控制模式。實現了試驗數據、試驗曲線的屏幕顯示、磁盤存儲、數據庫管理等功能。產品具有精度高、性能好、可靠性高、操作方便等特點。

特點：

本儀器是一種在重視基本性能基礎上，研制的精密型試驗機。本機符合《GB/T50081》、GB/T2611-92》標準。

具有優良操作性能的主機

a) 采用先進的直流伺服電機調速驅動系統，調速比1：700，可根據加荷速度的需要在0.07-35mm/min范圍內實現任意的壓盤上升速度；

b) 全機械結構，從伺服電機到伺服減速機，采用全密封結構，使用期間不需要對潤滑油更換，不存在壓力油泄漏和比例閥堵塞；

c) 主機設計按照人機工程標準，使操作簡便、方便快捷。

測量控制高精度，智能化

a) 充分發揮了微機的優勢，減少了電控系統硬件，所有的電器部分集成為兩個模塊，使產品可靠性大大提高；

b) 超過試驗力最大值的一定范圍（過載該檔位的2-5%）、或活塞碰到限位時，可即刻停機；

c) 各測量數據均可長期保存，以便以后觀察；

試驗力、位移測量控制集中于微機的試驗界面上，直觀、便于操作。

本儀器是由兩根立柱、上橫梁、底板和工作臺構成的門式框架。由直流伺服電機、同步齒型帶、減速機和精密絲杠組成傳動機構，實現機械活塞的上下移動，從而實現試件壓盤的移動。完成壓縮試驗。其中機械伸縮缸由我公司專業設計，結構緊湊，傳動平穩。該機構保證機架具有足夠剛度，同時平穩、效率高。在試驗過程中，上橫梁上的負荷傳感器測定試驗力的大小， 經過濾波放大，由A/D轉換傳送到單片機，單片機采集處理試驗數據送到微機,微機根據傳感器信號經過運算再輸出相應的控制信號對試驗機主機電機進行控制，整個過程為閉環控制，每個控制過程時間周期為10毫秒。同時進行過載判斷的處理與保護。
