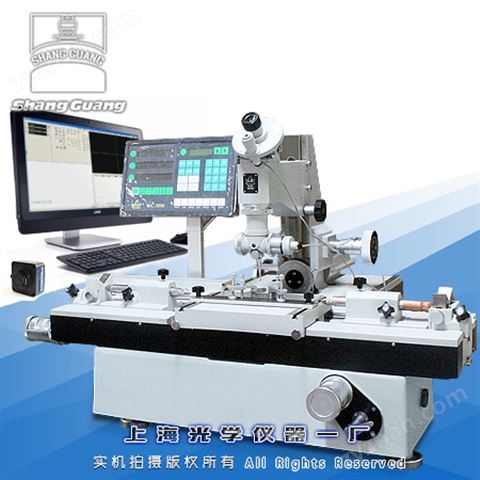

工具顯微鏡（影像型）19JPC-V

■產品用途
       19JPC-V影像型工具顯微鏡是應用計算機輔助測量的新一代工具顯微鏡，能解決各種復雜的測量問題。傳統的萬工顯對于視場中不能直接觀測到的幾何元素，如圓心、中點、交點、中心線及其相互距離，夾角等等都很難進行測量， 而在19JPC-V儀器上均能迎刃而解。該儀器采用精密光柵傳感器、PC系列微機和數據接口卡采集測量數據以及攝像系統，利用影像測量軟件對計算機二維圖像進行處理，顯示并打印測量結果。儀器操作方便。儀器使用公制和英制兩種計量單位。計算精度分別達0.0001毫米和0.0001寸。儀器可對工作臺滑座導軌的裝配誤差自動修正，進一步提高了測量精度。

■產品特點
       19JPC-V影像型工具顯微鏡是在19JPC微機型工具顯微鏡的基礎上采用計算機圖像處理技術對測量數據進行處理。影像測量軟件中具有十字線瞄準系統，當十字線遇到被測目標時會閃爍與變色從而實現精確瞄準。該儀器是機械、電子制造業、計量測試所廣泛使用的一種多用途計量儀器。可以用來測量量程內的任何零件的尺寸、形狀、角度和位置。同時具有電腦及數顯箱二套讀數系統。

典型測量對象：
*測量各種成型零件如樣板、樣板車刀、樣板銑刀、沖模和凸輪的形狀。
*測量外螺紋（螺紋塞規、絲桿和蝸桿等）的中徑、小徑、螺距、牙型半角。
*測量齒輪滾刀的導程、齒形和牙型角。
*測量電路板、鉆模或孔板上的孔的位置，鍵槽的對稱度等形位誤差。
*主顯微鏡配有多種目鏡和物鏡，視場大，成像清晰。
*儀器采用光電數顯及圖像技術，以精密光柵尺作為測量元件。采用計算機技術，將光           柵數顯系統采集的長度信號實時輸入計算機，有專用二維測量軟件和影像測量軟件根據用戶需求進行數據和圖像處理，并打印出結果或圖形，準確，高效。
*主顯微鏡可左右偏擺，用于對螺旋零件進行測量。
*以非接觸測量為基本方法，透、反射照明，可檢驗幾何形狀復雜的零件。
 附件齊全，使用面廣。

■產品成套性
1．主機：數字式工具顯微鏡19JC
2．二維測量軟件
3．品牌電腦及彩色噴墨打印機　
4．影像測量組件
5．影像測量軟件

■測量軟件：
q輔助對焦
q十字線采點
q元素測量與預制：點、線、圓、弧、槽、橢圓、矩形、圓環、云線、角度、焦面
q元素構造:中心點、交點、中點、線、園、角度、距離、云線等的構造
q圖形處理:坐標平移、工件擺正、任意軸擺正，坐標系重置圓形縮放、圖形平移、圖形選中及刪除等多種處理，測量更方便更快捷    ，提高測量效率
qSPC專業統計分析工具，分析圖形有平均數全距管制圖、直放圖、CPK偏移圖，利用數據統計原理, 有效控制生產，不斷改進品質
q測量數據直接發送到AutoCAD中，測量的圖形可以用dxf文檔保存，也可發送到Excel中進行統計分析
q計錄用戶程序、編輯命令、教導執行
q支持雙顯示器和多種語言界面的切換
q用戶可根據測量精度需求選擇多點測量、規定點數測量、放大采點構造、對比方波進    行工件測量。

■儀器參數：
 Ｘ、Ｙ坐標　 測量范圍：          200×100㎜            分格值： 0.0005㎜
 瞄準顯微鏡   升降行程：            120㎜
              力臂傾斜范圍：       左右各15度           分度值： 10′
              照明光闌調節范圍：   φ3～φ32㎜          分格值：  1㎜
測角目鏡    角度測量范圍：            360°              分度值：  1′
輪廓目鏡    角度測量范圍：            ±7°              分度值： 10′
            圓弧分劃板：            曲率半徑：           R0.1～100㎜
            螺紋分劃板：            普通螺紋螺距         t = 0.25 - 6㎜
                                    梯形螺紋螺距         T = 2 - 20㎜
光學分度頭      測量范圍：           360°               分度值： 1′
光學定位器      測頭直徑：           Φ3±0.1㎜
                                   （實際直徑值的極限檢定誤差不大于0.5μm）
                測量力：             0.1±0.03N 　　　　　　　　　　　

測量深度          15㎜
  玻璃工作臺   玻璃臺面尺寸：        215×130㎜
  頂針架       夾持直徑：        Φ100㎜
               夾持長度：          被測件直徑 ≤ 55㎜時： 750㎜
                                       被測件直徑＞ 55㎜時： 600㎜
  高頂針架     夾持直徑：          Φ180㎜
               夾持長度：          600㎜
  V形架       左V形架前后調節范圍：   前后各5㎜
               右V形架高低調節范圍： 向上15㎜；向下3㎜
  承載量       40㎏

2．瞄準顯微鏡光學參數

3．影像測量組件光學物鏡：

4．儀器精度
   　溫度要求       ⑴　工作室的溫度應為20 ± 2 ℃
                    ⑵  工作室的溫度變化每小時≤0.5 ℃
　　　　　　　    　⑶  被測件和儀器的溫度差≤0.5 ℃
   在滿足所規定溫度要求的條件下，儀器有如下保證：
① X 、Y 坐標 用玻璃毫米分劃尺進行檢定時，儀器的不準確度：
                 （1 + L / 100）μm  式中L = 測量長度  單位：㎜
                儀器的分劃尺按修正表進行修正時：X向不大于0.0035㎜
                                                Y向不大于0.0025
②  測角目鏡    測量角度的不準確度：        不大于1′
③  雙像目鏡    合像的不穩定性：                不大于0.0005㎜
                        合像的不正確度：        不大于 0.001㎜
④  光學分度頭  不準確度：                  不大于30″
⑤  光學分度器  測量的不穩定性：                不大于0.001㎜
                        測量的不準確度：        不大于0.0015㎜

5．儀器重量、外形尺寸
主機凈重：       約250㎏
主機外形尺寸：       （X × Y × Z）：980 ×1020 ×640
