GB/T1410-2006智能雙顯絕緣電阻測試儀

一、概述

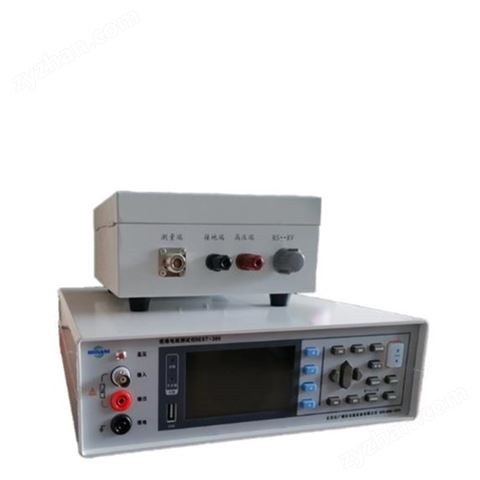

   GB/T1410-2006智能雙顯絕緣電阻測試儀采用高性能微處理器控制的絕緣電阻測試儀。輸出電壓1-1000v連續可調，可以測試5*102Ω～1*1016Ω的直顯電阻/電阻率（超出顯示電流換算可到20次方），顯示99999數,測試速度可達5次/秒。儀器擁有專業分選功能，具有10組設置存儲數據，多樣分選訊響設置，配備Handler接口，應用于自動分選系統完成全自動流水線測試。內置RS232接口及LAN接口，用于遠程控制和數據采集與分析。計算機遠程控制指令兼容SCPI（Standard Command for Programmable Instrument儀器標準命令集），高效完成遠程控制和數據采集功能.GB/T1410-2006智能雙顯絕緣電阻測試儀用于測量絕緣材料、電工產品、各種元器件的絕緣電阻；與恒溫水浴配套后，還能測量不同溫度下的塑料電線電纜（無屏蔽層）的絕緣電阻，該儀器具有測量精度高、性能穩定、操作簡單、輸入端高壓短路等優點，儀器的量程 16次方超出16次方顯示電流通過換可到20次方電阻值（測試電壓為1-1000V）。

二、主要參數

• 顯示采用4.3寸高分辨率TFT屏顯示，操作簡單

• 回讀電壓精度0.5%±1V

• 絕緣電阻精度 1%快速測試

• 最小測試周期僅需200ms恒壓測試

• 采用恒壓測試法快速測量絕緣電阻豐富的接口配置

• HANDLER口

• RS-232接口

• 以太網接口

• U盤接口

•可連接上位機軟件操作

供電

• 110v~240 V雙模式供電

• 電源頻率47Hz~63Hz

• 功耗 50W

三、技術指標

參數

一般功能：

測量參數  絕緣電阻 R，泄漏電流 I，表面電阻 Rs，體積電阻 Rv

測試電壓 1-1000v  1000個檔位可以調

測試范圍  電阻102Ω~10 16Ω基本覆蓋半導電材料和超絕緣材料的電阻測量（超出顯示電流換算可到20次方）， 電阻率可達到1022Ω.cm

測量方式：手動/自動兩種

界面語言選擇：英文/中文 兩種

顯示位數：4/5位  兩種選擇

測量模式：三種

測試速度可選擇  快速 5 次/秒，慢速 1 次/秒，兩種可選

回讀電壓精度  0.5%±1V

測試特點：帶設置記憶功能 開機一鍵測試出結果 不用反復設置

可設定測量延時和放電延時

十種自定義測量模式可以用戶自己編輯開機直接調取 滿足不同材料的測試需求

量程超限顯示  量程上超 和量程下超

輸入端子  香蕉插頭，BNC 插頭

精度保證期  1年 根據計量證書有效期  可在全國任意檢測所檢測 精度保證

操作溫度和濕度 0℃到40℃80%RH以下(無凝結)

存儲溫度和濕度 -10℃到60℃ 80%RH以下(無凝結)

操作環境  室內, 海拔2000m

電源  電壓：110V/ 220V AC 頻率：47Hz/63Hz 兩種供電模式

功耗  50 W

尺寸  約 331 mm x 329 mm x 80 mm

重量  約 4.1kg

GB/T 10064-2006測量固體絕緣材料絕緣電阻的試驗方法

前言

本標準等同采用IEC 60167:1964(測定固體絕緣材料絕緣電阻的試驗方法》(英文版)。為便于使用,本標準作了下列編輯性修改:

a)刪除國際標準的目次、前言和序言

b)刪除國際標準的小標題一節至第八節;

c)用小數點“。’代替作為小數點的逗號"，’:

d刪除國際標準第12章的注;

e)增加第2章規范性引用文件,刪除第19章參考文獻;

D圖按GB/T1.1-2000標注,

考慮到我國國情,將IEC 60167;1964第9章中“錫箔"改用“鋁箔"。本標準代替GB/T 10064-1988(固體絕緣材料絕緣電阻的試驗方法》。本標準的附錄A為資料性附錄

測定固體絕緣材料絕緣電阻的試驗方法

1范圍

本標準規定了測定絕緣電阻的方法,但不再區分體積電阻和表面電阻。

本標準適用于試樣精度要求不高,只要求一般定性的快速測定電阻值的場合。

2規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件,其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準。

GR/T1410-2006國體絕緣材料體積電阻率和表面電阻率試驗方法(IEC 60093;1980.IDT)

3術語和定義

下列術語和定義適用于本標準。

絕緣電把iasulation resistance

與試樣接觸或嵌入試樣的兩個電極之間的絕緣電阻,是加在電極上的直流電壓與施加電壓一定時間后電極間總電流之比。它取決于試樣的體積電阻和表面電阻，

4意義

4.1按本方法所測出的電阻值包括了體積電租和表面電阻,但未將這兩部分區分開。本方法與體積電阻率和表面電阻率推薦試驗方法相比(見GB/T 1410-2006),不能給出所測材料十分確定的數值，但是所測實驗數據可以用來比較不同絕緣材料的性能。

4.2本方法非常適用于確定濕度對吸型的絕緣材料的影響,在這些絕緣材料中,條件處理不僅會望著改變材料的表面絕緣性能,而且也會顯著改變材料內部的絕緣性能。

5試驗設備

5.1 絕緣電阻可以用電橋法或者用測量電流和電壓的方法來確定。這些方法詳見GB/T 1410-2006.5.2測量時施加足夠穩定的直流電壓,使電壓變化時所出現的充電電流與貫穿試樣的電流相比可忽略不計，如需要,可使用若干電池。

6 電極

材料在試驗條件下應不會被腐蝕,且不會與被測材料起反應，可以使用下列幾種電視:當測量側重于體積電配時,通常使用圓錐形插銷電極:當測量側重于表面電阻時,使用其他幾種電極。

7固錐形插銷電極(對平板、管狀和棒狀試樣)

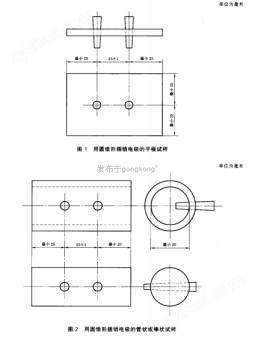

采用直徑約5mm并帶有約2%錐度的干凈黃銅或不銹鋼作為國錐形插銷電極,其長度應符合第10章的要求。這些電極適用于平板,管狀和棒狀試樣(見圖1、圖2),將電極插人試樣上兩個中心距離

為25mm±1mm的橫向并列的孔中(見第10章)。

8導電涂料電極(對平板,營狀和律狀試樣)

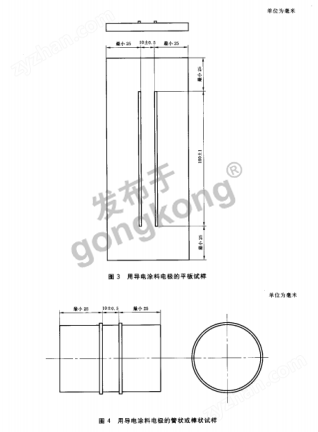

導電除料可用作電極材料，可電涂料的溶劑應對被測材料沒有任何影響,兩條1mm寬的導電涂

料條沿著管或棒的圓周面等距離地涂上,使相鄰兩邊的間隔為10mm±0.5mm,這種電極也可以用于板狀試樣,此時電極是兩條平行的1mm寬的導電涂料，每個電極的總長度是100mm±1mm,它們的間距為10 mm±0.5mm(見圖3.圖4)。

9條形電極(對薄片試樣及帶狀試樣)

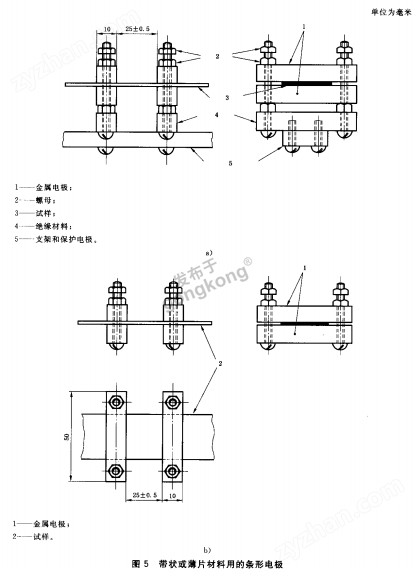

電極是尺寸約為10 mmx10 mmX50 mm的金屬條形夾子,兩電極間的距離為25mm±0.5 mm(見圖5)。這種電極適用于薄片材料(通常為1mm厚或更薄)和柔軟帶狀材料。條形電極可用絕緣件安裝在全屬支架上,金屬支架在測量電阻時可用作保護電極(見圖5e))。

另一種方法,電極可用試樣來支撐,或用兩個絕緣件將試祥兩端支撐起來(見圖5b))。對剛性材料，條形電極應用鋁箱卷繞,卷糖鋁箭的電極與試樣夾緊后,應該用一組小的工具沿電極邊緣壓平鋁箔，

以保證電極與試樣緊密接觸。

10用圓錐形描銷電極的試樣

用圓錐形插銷電極進行測量時,矩形平板試樣尺寸至少為50 mmX75mm(見圖1).管或棒試樣直徑至少為20mm,長度至少為75mm(見圖2)。為了插人這種電板.在平板,管或棒試梯上鉆兩個平行于橫向并列垂直于板面的小孔,其中心間距為25 mm±1mm,將孔用絞刀纏成與插銷電板一樣的鐮度以后,每個孔大端的直徑應在4.5mm至5.5 mm之間。兩個孔應該鉆穿試樣,如果懸管狀試樣則只粘通一管壁。

在鉆或投試樣時,應注意保證小孔附近的材料不受任何損壞(例如開裂,擔傷或炭化)。孔中心離開試樣邊緣至少25mm，將電極壓人(而不是錘人)孔中,以使電極與試樣緊密配合,并使電極伸到試樣

外不小于2mm(見圖1和圖2)。

11用導電涂料電極的試樣

用導電涂料電極進行測量時,矩形平板試樣尺寸至少是60 mmX150 mm(圖3)。棒或管試樣長度至少為60mm(見圖4)。

12用條形電極的試樣

用條形電極進行測量時,帶狀或窄條試樣的寬度應為25.5mm或更窄一些，長度至少為50mm(見圖5)。

13試樣處理

試樣的預處理,條件處理,試驗的條件取決于被試材料的性質.應在材料規范中規定，

14試驗程序

14.1每次試驗所用試樣的數量應在材料規范中規定。在進行電阻測量之前,試樣應適當?shù)毓P選(見第17章),清潔(見第18章),安裝(見第19章)和處理(見第13章)。應保持在處理的大氣條件下對每個試樣分別進行電阻測定。

當試驗過程中在試樣周圍不可能保持所要求的大氣條件,則應迅速地將試樣從處理的大氣中移出并在幾分鐘內進行試驗,試樣移出和側量之間所允許的時間應在材料規范中規定,規范中也應規定是在

處理前還是處理后安裝電極，

14.2 試樣和電極應按照第6拿至第12章進行選擇，應用滿足其靈敏度和精確度要求的儀器進行電阻測量(見第5章),除非另有規定,施加電壓應為500V±10V,電化時間應為1min。

15結果表達與計算公式

用導電涂料電極測量管和棒試樣時,被測電阻R;應用下式換算成電極長度為100mm時的電阻:

R

式中:

R-對應于長度為100mm的試樣電阻,單位為歐姆(Ω):

d一-管或棒的直徑,單位為毫米。

用條形電極測量寬度不是25 mm 的試樣時,被測電阻Rx應用下式換算成寬度為25mm時的

電阻:

R=.R

式中

R對應于寬度為25mm的電阻,單位為歐姆(Ω);

b-寬度，單位為毫米。

16試驗報告

試驗報告至少應包括下列項目:

絕緣材料的名稱;

一一試樣尺寸:

一一試驗方法和電極類型,包括導電涂料的性質:

電極是在處理前還是處理后安裝;

-清潔方法;

一一預處理(必要時)和條件處理:

測量過程中的條件;

一-試驗電壓:

--電化時間:

--測量得到的各個絕緣電阻數值。

注;用各個絕緣電阻數值的算術平均值作為試驗結果不太理想,因為高數值對結果影響太大。反之,取各個試樣的電導率的算術平均值作為試驗結果,則低數值又有很大的影響。因而使用各個數值的對數的算術平均值，即幾何平均值,以避免個別數值帶來的影響太大。

17試樣選擇

絕緣電阻的測量值很大程度上取決于試樣的表面狀況,應注意選擇表面沒有損傷的試樣，

18試樣清潔

在許多情況下要求在使用條件下進行試驗。此時，試樣不應清潔處理。如果希望擦凈,應在條件處理以前將試樣表面用乙醉和混合液或其他合適的溶劑擦凈,并不與棵手指接觸(建議帶醋酸纖維手套).

19試樣安裝

在安裝被測試樣時,除了與試樣相連的電極外,電極之間不應有導電通路。當安裝支架要求保護電極時，應按照GB/T1410-2006中規定的方法進行。
