鈦材纏繞式熱交換器：工業熱交換領域的革新力量

在工業生產中，熱交換器是實現能量高效利用的核心設備。隨著化工、海洋工程、制藥、食品加工等行業的快速發展，對熱交換器的性能要求日益嚴苛。鈦材纏繞式熱交換器憑借其獨特的螺旋纏繞結構與鈦合金材料的優異性能，成為工業熱交換領域的革新者與多面手，為產業升級和綠色轉型提供了關鍵解決方案。

一、結構創新：螺旋纏繞鑄就高效傳熱

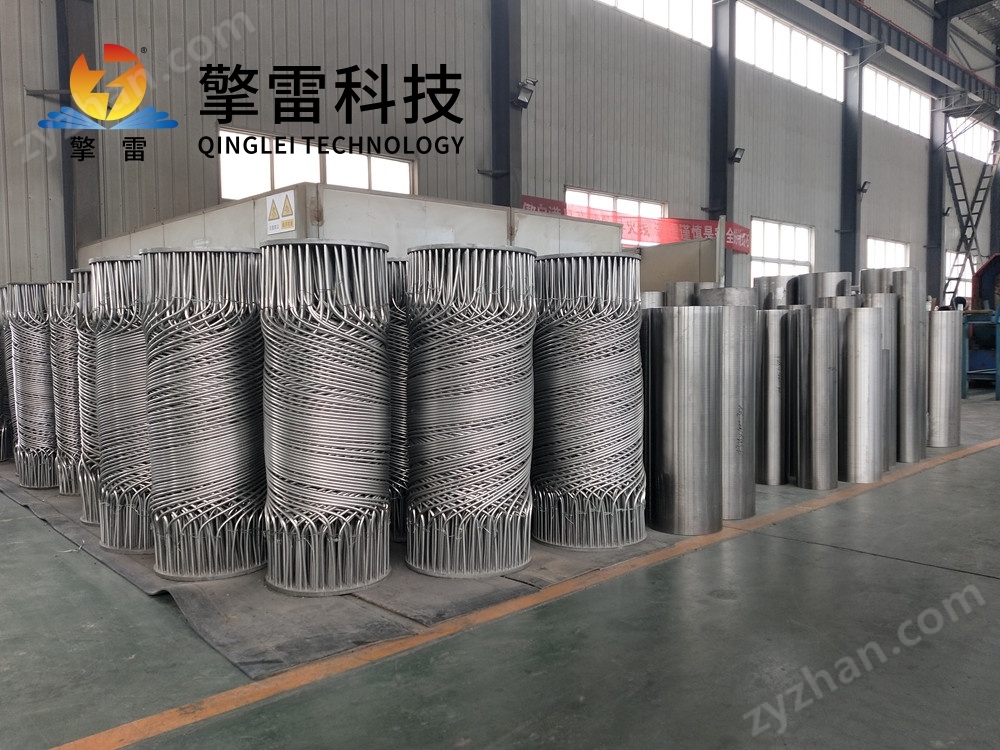

鈦材纏繞式熱交換器的核心在于其螺旋纏繞管束設計。通過自動化纏繞技術，將多根鈦合金換熱管以3°—20°的螺旋角緊密纏繞于中心筒體，相鄰層反向纏繞形成復雜的三維流道。這種設計不僅延長了換熱路徑，還優化了流體分布，降低了阻力降。具體而言，流體在螺旋通道內受離心力作用產生強烈二次環流，雷諾數突破10?，湍流強度較傳統設備提升3—7倍。實驗數據顯示，其傳熱系數可達13600—14000 W/(m2·K)，是傳統列管式換熱器的3—7倍。

單位體積傳熱面積是衡量熱交換器緊湊性的重要指標。鈦材纏繞式熱交換器通過優化管間距和層數設計，單位體積傳熱面積達100—170 m2/m3，是傳統設備的3—5倍。在海洋平臺FPSO裝置中，設備占地面積縮減40%，處理能力卻達8000噸/天，充分體現了其空間利用率優勢。此外，設備體積僅為傳統管殼式換熱器的1/10，重量減輕40%，金屬耗材更少，特別適用于船舶、海上石油平臺等空間受限場景。

二、材料突破：鈦合金賦予耐蝕性

鈦合金材料是鈦材纏繞式熱交換器的另一大亮點。鈦在表面形成致密的TiO?氧化膜，可有效隔絕酸、堿、鹽及氯離子等腐蝕性介質的侵蝕。在濃度≤3%的鹽酸環境中，鈦的年腐蝕速率低于0.01mm，設備壽命可達15年以上；在氯堿工業中，鈦材換熱器耐濕氯氣腐蝕，年腐蝕速率同樣低于0.01mm，顯著優于316L不銹鋼。例如，某抗生素發酵企業采用鈦合金換熱器后，設備壽命延長至15年，維護成本降低60%，而傳統不銹鋼材質在相同工況下年腐蝕速率可達0.1—0.5mm，設備壽命大幅縮短。

鈦合金的密度僅為鋼的60%，但抗拉強度達180kg/mm2，比強度超過優質鋼。這種輕量化設計不僅降低了設備重量，還減少了基建成本。在海洋平臺中，鈦材換熱器重量減輕30%，占地面積減少40%，適應了緊湊布局需求。此外，鈦合金長期工作溫度達300℃，短期耐溫500℃，適用于PTA氧化、超臨界CO?發電等高溫冷凝場景。在PTA生產中，設備承受280℃氧化產物冷凝，溫度劇變耐受性達200℃/min，避免了熱震裂紋泄漏。

三、功能實現：高效傳熱與智能控制的協同

鈦材纏繞式熱交換器通過螺旋纏繞結構與鈦合金材料的雙重優勢，實現了高效傳熱、智能控制與低維護成本的協同。在乙烯裂解裝置中，冷凝效率提升40%，乙烯產率增加1.2個百分點；在核電/火電余熱回收項目中，余熱利用率提升25%—45%，系統熱耗降低12%。設備的高流速（設計流速5.5 m/s）與光滑管壁協同作用，污垢沉積率降低70%，清洗周期延長至半年，維護成本減少40%—60%。

智能控制是鈦材纏繞式熱交換器的另一大特色。設備集成物聯網傳感器與AI算法，實時監測進出口溫度、流體流量、振動幅值等16個關鍵參數，設置三級報警閾值。通過數字孿生技術構建虛擬設備模型，實現實時監控與預測性維護，故障預警準確率>98%。例如，某企業應用后，年節能成本降低20%，提前發現潛在問題，避免了非計劃停機。在制藥行業，316L不銹鋼材質符合FDA認證，溫差控制精度達±0.5℃，使某低溫反應釜產品收率提升15%；衛生級設計配合CIP清洗系統，確保果汁生產線微生物指標達標率100%。

四、應用場景：跨行業解決方案的提供者

鈦材纏繞式熱交換器的優異性能使其在多個行業得到廣泛應用。在化工領域，它用于硫酸生產、氯堿工業、加氫裂化裝置等場景。在硫酸生產中，其耐腐蝕特性適配強酸環境，替代傳統石墨換熱器，維護成本降低30%；在氯堿工業中，用于電解槽冷卻，設備壽命可達15年以上。在海洋工程領域，鈦材換熱器是艦船海水淡化系統的，其耐海水腐蝕特性較不銹鋼提升3—5倍，使用壽命延長8—10年；在海上石油平臺，用于井口流體冷卻，抗振動結構適應海浪沖擊，故障率降低70%。

在制藥和食品加工行業，鈦材纏繞式熱交換器的衛生級設計和精準控溫能力滿足了嚴格的生產要求。在制藥行業，它用于藥物合成、提純、干燥等工藝中的加熱、冷卻和冷凝過程，確保產品純度和收率；在食品加工行業，它用于乳制品殺菌、果汁濃縮等工藝，穩定熱交換保障產品品質，殺菌清洗周期延長50%，年維護成本降低40%。在能源回收與環保領域，鈦材纏繞式熱交換器同樣發揮著重要作用。在核電/火電余熱回收項目中，它提高了余熱利用率，降低了系統熱耗；在鋼鐵行業，通過全流程熱能管理實現噸鋼綜合能耗降低12kgce，年經濟效益超2億元。

五、未來趨勢：高效、智能、綠色的發展方向

隨著材料科學、智能制造和環保技術的不斷進步，鈦材纏繞式熱交換器正朝著更高效、更智能、更環保的方向發展。在材料創新方面，研發鈦合金-陶瓷復合材料，耐溫性突破500℃，熱交換效率提升，適用于氫能源儲能、超臨界CO?發電等況；開發耐氫脆、耐氨腐蝕材料體系，支持綠氫制備與氨燃料動力系統。在制造工藝升級方面，采用3D打印技術突破傳統制造限制，實現定制化流道設計，比表面積提升至800㎡/m3；仿生螺旋流道設計模仿海洋貝類結構，傳熱效率提升10%—15%。

在智能化升級方面，集成物聯網傳感器與AI算法，實現預測性維護，故障預警準確率達98%；通過數字孿生技術構建虛擬設備模型，設計周期縮短50%，運維效率提升60%。自適應調控系統根據負荷波動實時調整流速與換熱面積，能效比（COP）動態優化至6.5，推動設備向智能化方向發展。此外，閉環回收工藝使鈦材利用率達95%，單臺設備碳排放減少30%，構建起全生命周期節能體系。

鈦材纏繞式熱交換器憑借其獨特的螺旋纏繞結構、優異的材料性能和高效的工作原理，在化工、海洋工程、制藥、食品加工等多個領域展現出顯著優勢。隨著材料科學、智能制造和環保技術的融合，其性能將進一步提升，應用場景持續拓展。未來，鈦材纏繞式熱交換器將繼續推動工業向高效、節能、環保方向發展，為經濟可持續發展提供有力支持。
