TPJ-W30微機控制機械式彈簧疲勞試驗機主要用于對各種螺旋彈簧及各種汽車、摩托車、等機動車所使用的筒式減振器進行疲勞壽命試驗。也可制作特種夾具，以適應特殊試樣的疲勞試驗。
功能特點：
1、彈簧振幅、頻率可自由調整。
2、振動次數及頻率數字顯示。
3、預置試驗次數自動停機，效率更高。
4、可以做單對彈簧的試驗，也可進行多對彈簧的試驗。
5、 斷簧停機，可無人值守試驗；
6 、留有試驗夾具安裝螺釘孔；
7 、具備振幅調整工裝，振幅調整方便；
主要技術指標：
代號 | 名稱 | 技術參數 | |
1 | 試驗力 | 30kN | |
2 | 試驗工位數 | 1-4個 | |
3 | 試驗頻率 | 0.5~5Hz | |
4 | 頻率顯示精度 | 0.1 Hz | |
5 | 試驗振幅 | ±0～50mm （可調） | |
6 | 振幅調整分辨率 | 0.1 mm | |
7 | 預壓行程分辨率 | 0.1 mm | |
8 | 計數器容量 | 10億次 | |
9 | 計數停機準確度 | ±1 | |
10 | 試件外徑 | Φ150mm | |
11 | 試驗空間 | 500mm | |
12 | 電源電壓（三線四相制） | 380VAC 50Hz | |
13 | 主電機功率 | 13.5kW | |
14 | 重量 | 2500kg | |
15 | 試驗機電器設備質量、 裝配質量、外觀質量 | 應符合GB/T2611-2006 《試驗機通用技術要求》 | |
控制系統：

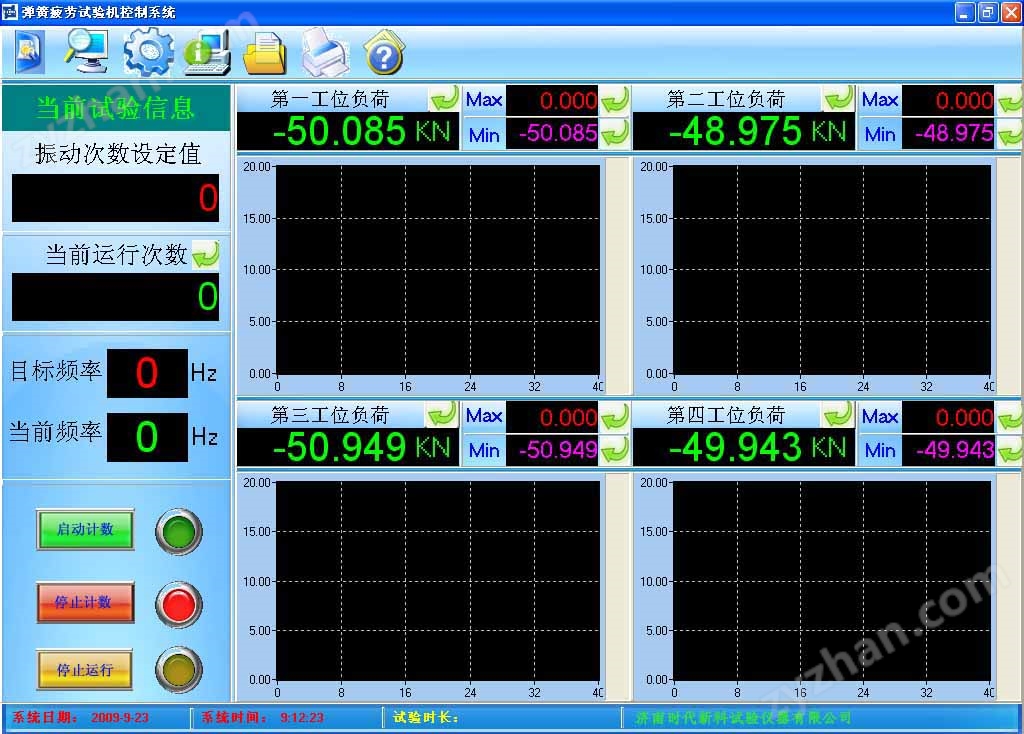

計算機測控系統是我司自主研發生產的，具有記憶功能、即歷史試驗數據可隨時調閱。測控系統是試驗裝置的中樞，一方面通過計算機采集每個彈簧在試驗過程中的試驗力信號，并實時顯示試驗力，顯示各種狀態參數如：試驗頻率、當前試驗次數、每個工位的負荷與時間曲線、試驗力衰減等，另一方面，還要根據控制需求設置控制參數，如：自動停機的試驗次數設置、根據應力下降對自動停機進行試驗力設置等，對強電控制箱發出控制信號，由強電控制器對主電動機進行控制，對上下試驗空間的調整機構進行控制，在試驗過程中對空間調節功能進行保護，防止試驗過程中出現錯誤動作，保護操作者和設備的安全，如圖所示：
