一、用 途：
該機是一種無菌、無塵、全封閉式的高效節能混合機，適用于制藥、化工、食品、染料、飼料、化肥、農藥等行業的粉、粒狀物料的高效混合，尤其適用于大噸位的(1000L~10000L)各種固相物料的混合。
二、結構特點：
本機混合機筒在轉動的同時又參與擺動進行運動，一個為轉筒的自轉，另一個為轉筒隨擺動架的擺動，物料在轉筒內轉動，翻轉混合的同時，又隨轉筒的擺動而發生左右來回的摻混運動，在這兩個運動的共同作用下，使料筒中的物料在短時間內得以充分混合，物料在混合過程中無離心力作用，無比重偏析及分層、積聚現象，各組分可有懸殊的重量比，混合率得99.9%，是目前各種混合機中較理想的產品，該機混合時間短、效率高、混合時無升溫現象、混合量大、出料便捷等特點。
三、工作原理：
該機利用獨特的支點滑動、擺動，在主動軸的帶動下，作周而復始的擺動、轉動復合運動。從而實現多種物料的互相流動、擴散、翻滾、摻雜，以達到均勻混合的目的。
該機主要由轉筒、擺動架、機架、傳動系統及控制系統等部分組成，由四個滾輪支撐并由兩個擋輪對其進行軸項定位，在四個支撐滾輪中，其中兩個傳動輪由轉動動力系統帶動。使轉筒產生轉動，擺動架由一組曲柄擺桿機構來驅動，曲柄擺桿機構裝在機架上，擺動架由軸承組件支撐在支架上。
四、主要技術參數：
1、型 號：
2、料筒容積(L)：6000
3、裝料容積(L)：3000
4、裝料重量(Kg/次)：1800
5、旋轉、擺動次數(次/min)：6
6、電機功率(KW)：15
7、料筒重量(kg)：850
8、外型尺寸(mm)：4600*2650*2850
五、技術要求及說明：
1、該機混合筒及機座外包材質均采用SUS3042B優質不銹鋼板制作。
2、出料方式為自動出料，且筒內有螺旋式導料板制作，便于自動出料，材質為SUS3042B優質不銹鋼板。
3、進料口采用活動式蓋板裝置，材質為SUS3042B優質不銹鋼板。
4、出料口為不銹鋼蝶閥裝置。
5、密封為食用硅橡膠條密封。
6、機座內加強為A3鋼制作。
7、傳動系統為電機、減速機、傳動組合件等部件組成。
六、安裝要求：
1、本機為整機就位，不需要安裝地腳螺栓，安裝地面需平整(不平度≤3/1000)設備就位后應消除底部四周與地面間隙。
2、電源的接線參見電器原理圖。
3、當接通電源進行空載試車時，應注意混合筒的轉動方向是否與規定轉向相符，如不符，可以通過電源換相來調整。
4、安裝完畢操作前應進行空載試運轉10分鐘后正式操作。
七、操作程序：
1、開機前接通總電源，電源指示燈亮，然后啟動轉動電機再啟動擺動電動機。(注：電動機應依次啟動，前一臺正常運轉后再啟動后一臺)。
2、如用戶需混合時間設定，本機裝有時間繼電器，變頻器.用戶可根據物料的混合時間轉速設定，到時主機會自動停轉。
3、混合結束后按開車順序反之關機。
4、筒體出料口擺動到點停止擺動，開出料按鈕出料。
八、注意事項：
1、本機在裝料時，設備的電動機必須停機，以防電器失靈，造成不必要的事故。
2、設備在運轉過程中，如發現有異常情況，應立即停機檢查，待排除事故隱患后方可開機。
3、設備的各傳動部件應定期加潤滑脂，潤滑油(三個月)。

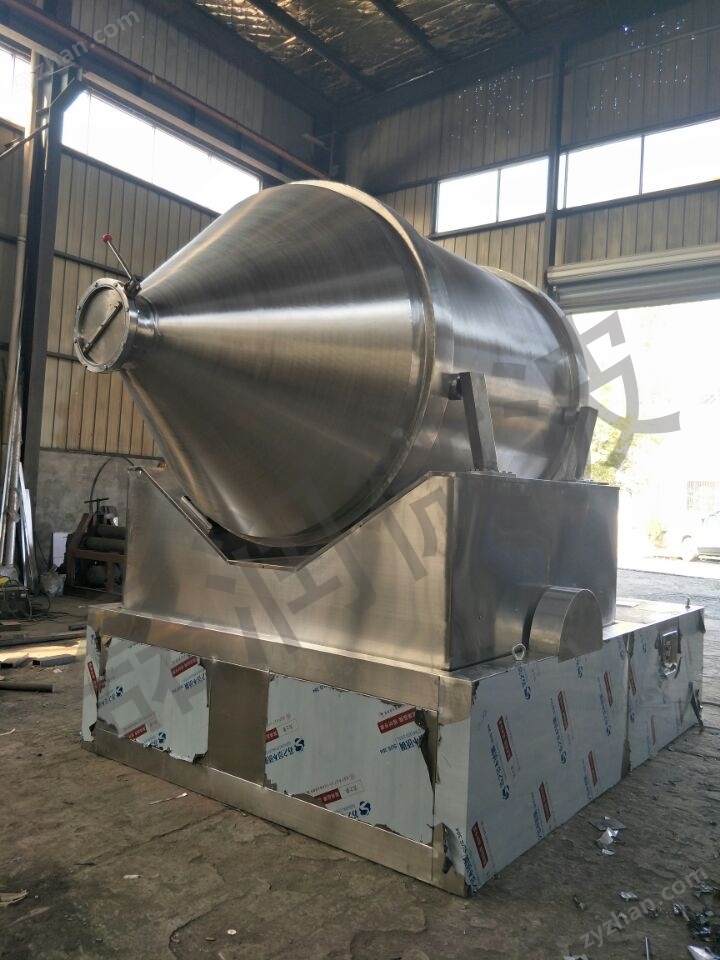

產品展示：
