一、工作原理

散射濁度傳感器通過測量光的散射來判斷液體中顆粒的濃度。它使用一個光源照射到液體中,然后測量光在不同角度上的散射光強度。本傳感器采用90°角散射光法，線性處理采集值，并經過溫度補償算法，輸出濁度值。

二、技術參數

測量原理散射光法

量程范圍默認0～3000NTU，0～40NTU 0～1000NTU可定制

分辯率0.1NTU

精度±1%，±0.3℃

溫度補償自動溫度補償

輸出方式RS-485（Modbus/RTU）

存儲溫度-5-+65℃

工作環境0～50℃,≤0.2MPa

安裝方式浸入式安裝，3/4NPT安裝螺紋

線纜長度5m

功耗0.2W,12V供電

供電DC：12V-24V

防護等級IP68

校準方式兩點校準

外殼材質ABS

三、尺寸/安裝

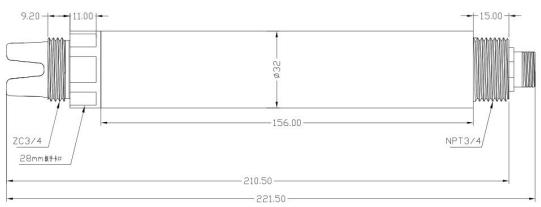

1.尺寸圖

2.接線圖

線纜為5芯屏蔽線：

紅色線—電源線黑色線—地線綠色線—485A白色線—485B

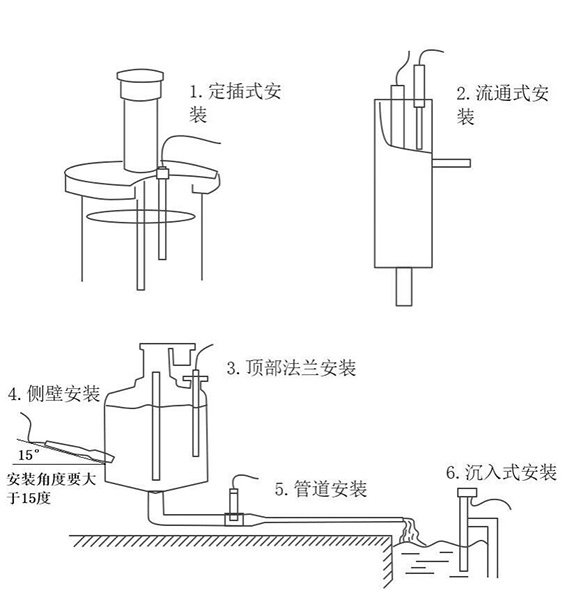

3.安裝

注意：傳感器安裝時不能倒置或者水平安裝，至少傾斜15度角以上安裝。測試口左右5CM之內不會碰到容器壁，下方10CM

四、維護和保養

傳感器維護:

如傳感器需要清洗,可用溫水和適量的洗滌劑，進行清洗。

注意：

避免強烈震動損環前面透光玻璃，切勿用硬制品刮擦。

五、用戶校準

傳感器出廠的時候已進行了嚴密的校準，一般不需要用戶校準，如果進行了用戶校準，想恢復可執行恢復出廠的指令。

5.1零點校準

將傳感器放入非透明的容器中，溶液使用蒸餾水或者純凈水，保證傳感器的測試口左右5CM之內不會碰到容器壁，下方10CM，待30秒鐘數值穩定后，按照通信指令進行零點校準。

5.2斜率校準

將傳感器放入非透明的容器中，溶液使用已知濁度的溶液（濁度值要大于20%量程），保證傳感器的測試口左右5CM之內不會碰到容器壁，下方10CM，待30秒鐘數值穩定后，按照通信指令進行斜率校準。
